Основные гидролинии (2)(смещаемый стрела) — HITACHI ZX135US-3

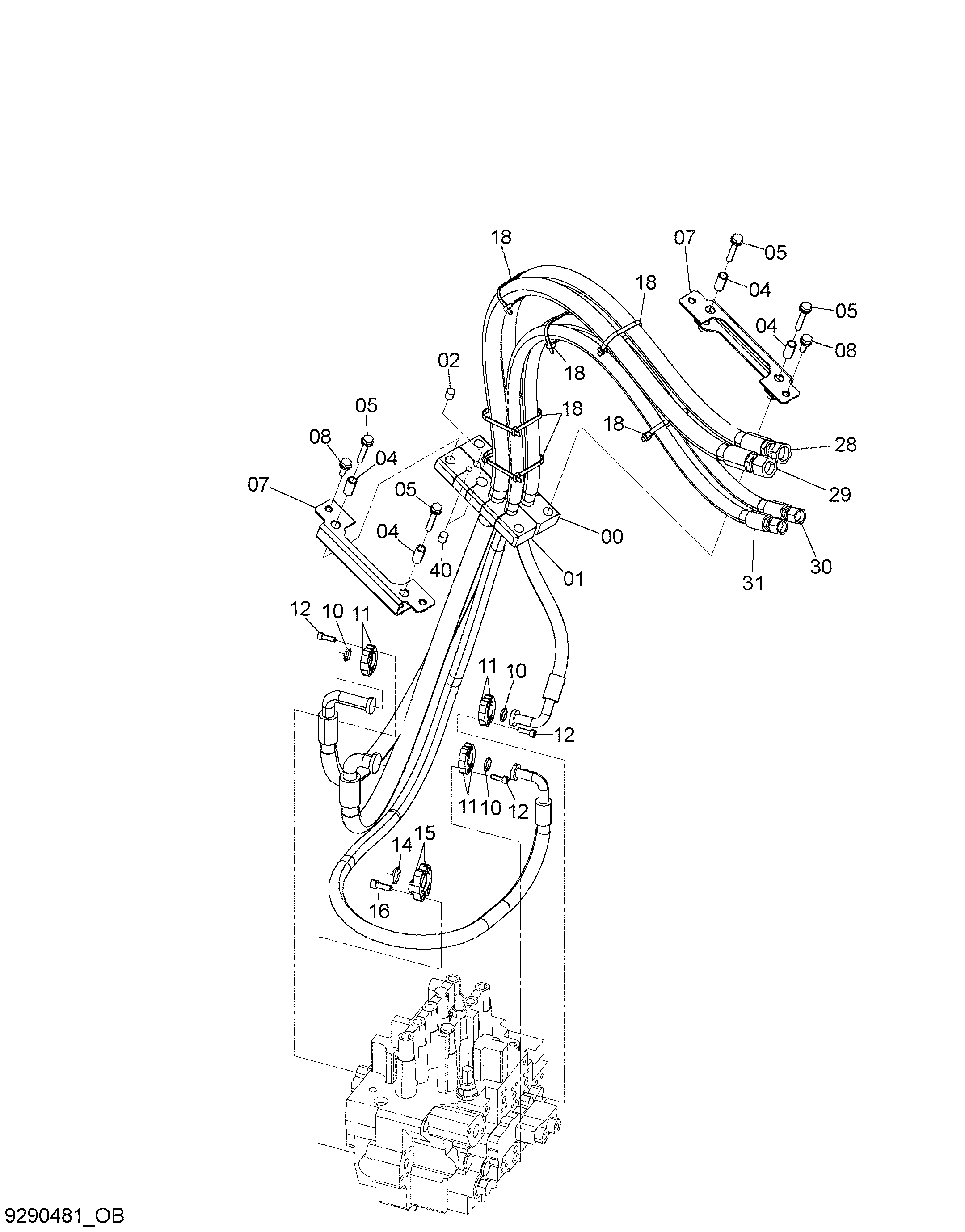

Заводская схема «Основные гидролинии (2)(смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684748 | Резиновая прокладка | 1 |
| 01 | 4684749 | Резиновая прокладка | 1 |
| 02 | 4678799 | Пробка | 1 |
| 04 | 4662135 | Проставка | 4 |
| 05 | J271060 | Болт с шайбой | 4 |
| 05A | J901060 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 8107456 | Кронштейн | 2 |
| 08 | J271030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4510167 | Уплотнительное кольцо | 3 |
| 11 | 4510173 | Разъёмный фланец | 6 |
| 12 | J780825 | Болт с внутренним шестигранником | 12 |
| 14 | 971489 | Уплотнительное кольцо | 1 |
| 15 | 986910 | Разъёмный фланец | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 4 |
| 18 | 4323613 | Ленточный зажим | 6 |
| 28 | 9299600 | Шланг в сборе | 1 |
| 28A | 4696157 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 7 |
| 29 | 9299601 | Шланг в сборе | 1 |
| 29A | 4696158 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 7 |
| 30 | 9299602 | Шланг в сборе | 1 |
| 30A | 4696159 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 4 |
| 31 | 9299603 | Шланг в сборе | 1 |
| 31A | 4696160 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 10 |
| 40 | 4678799 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
