Электрический тип управление детали (2) — HITACHI ZX135US-3

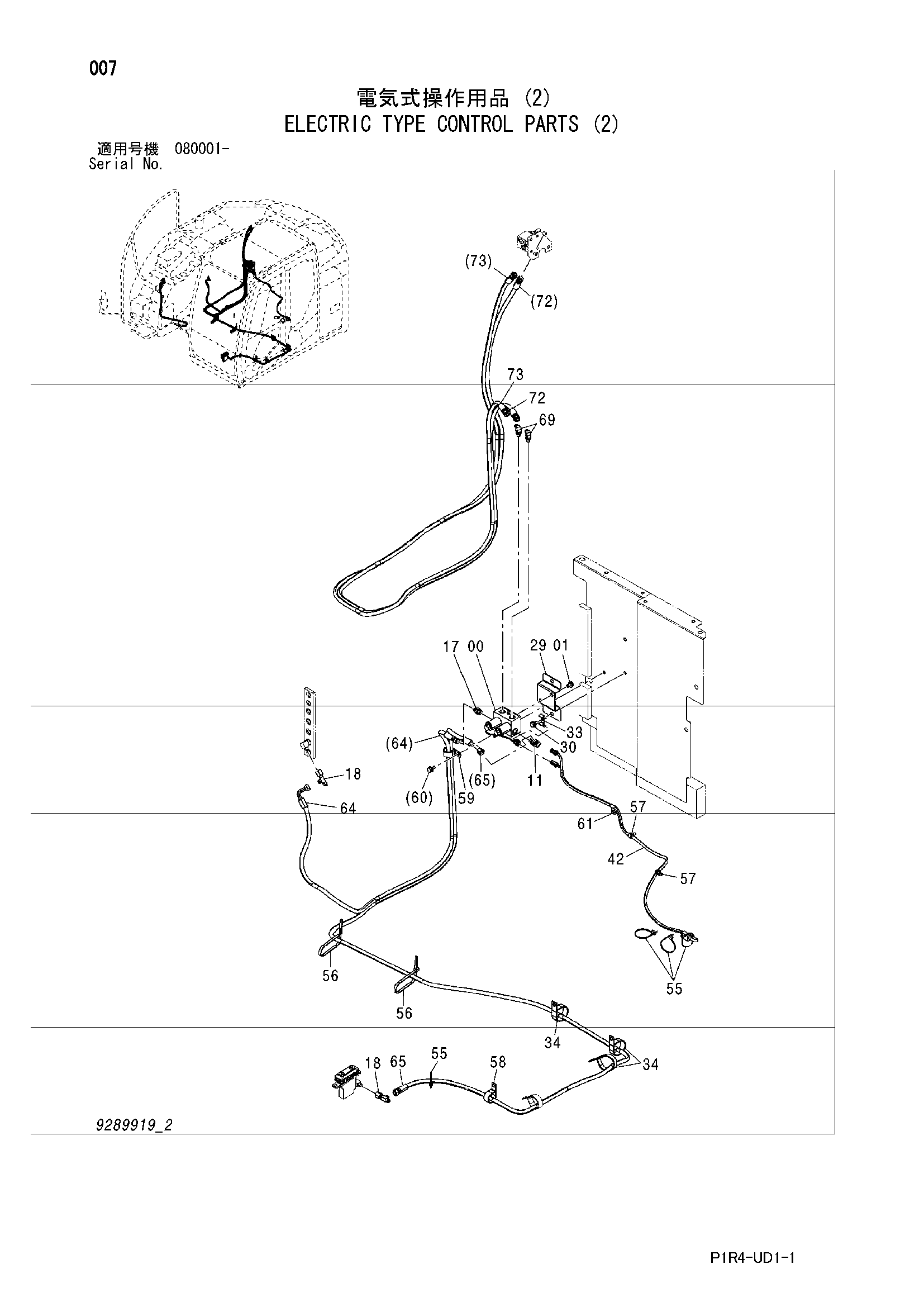

Заводская схема «Электрический тип управление детали (2)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4246672 | Соединительный штуцер | 2 |
| 29 | 4668512 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4602634 | Кронштейн | 1 |
| 34 | 4193816 | Зажим | 3 |
| 42 | 4683544 | Жгут проводов | 1 |
| 55 | 4055312 | Ленточный зажим | 4 |
| 56 | 4121859 | Ленточный зажим | 2 |
| 57 | 4449250 | Зажим | 2 |
| 58 | 4190291 | Зажим | 1 |
| 59 | 4190264 | Зажим | 1 |
| 60 | J271025 | Болт с шайбой | 1 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | 4190261 | Зажим | 1 |
| 64 | 9291842 | Шланг в сборе | 1 |
| 64A | 4409800 | Шланг | 1 |
| 64B | 4327315 | Защитный кожух | 3 |
| 65 | 9291843 | Шланг в сборе | 1 |
| 65A | 4685642 | Шланг | 1 |
| 65B | 4327315 | Защитный кожух | 4 |
| 69 | A852323 | Угловой штуцер | 2 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 9283328 | Шланг в сборе | 1 |
| 72A | 4470010 | Шланг | 1 |
| 72B | 4327315 | Защитный кожух | 7 |
| 73 | 9283329 | Шланг в сборе | 1 |
| 73A | 4640245 | Шланг | 1 |
| 73B | 4327315 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
