Пилотные гидролинии (K)(с отвал, смещаемый стрела) — HITACHI ZX135US-3

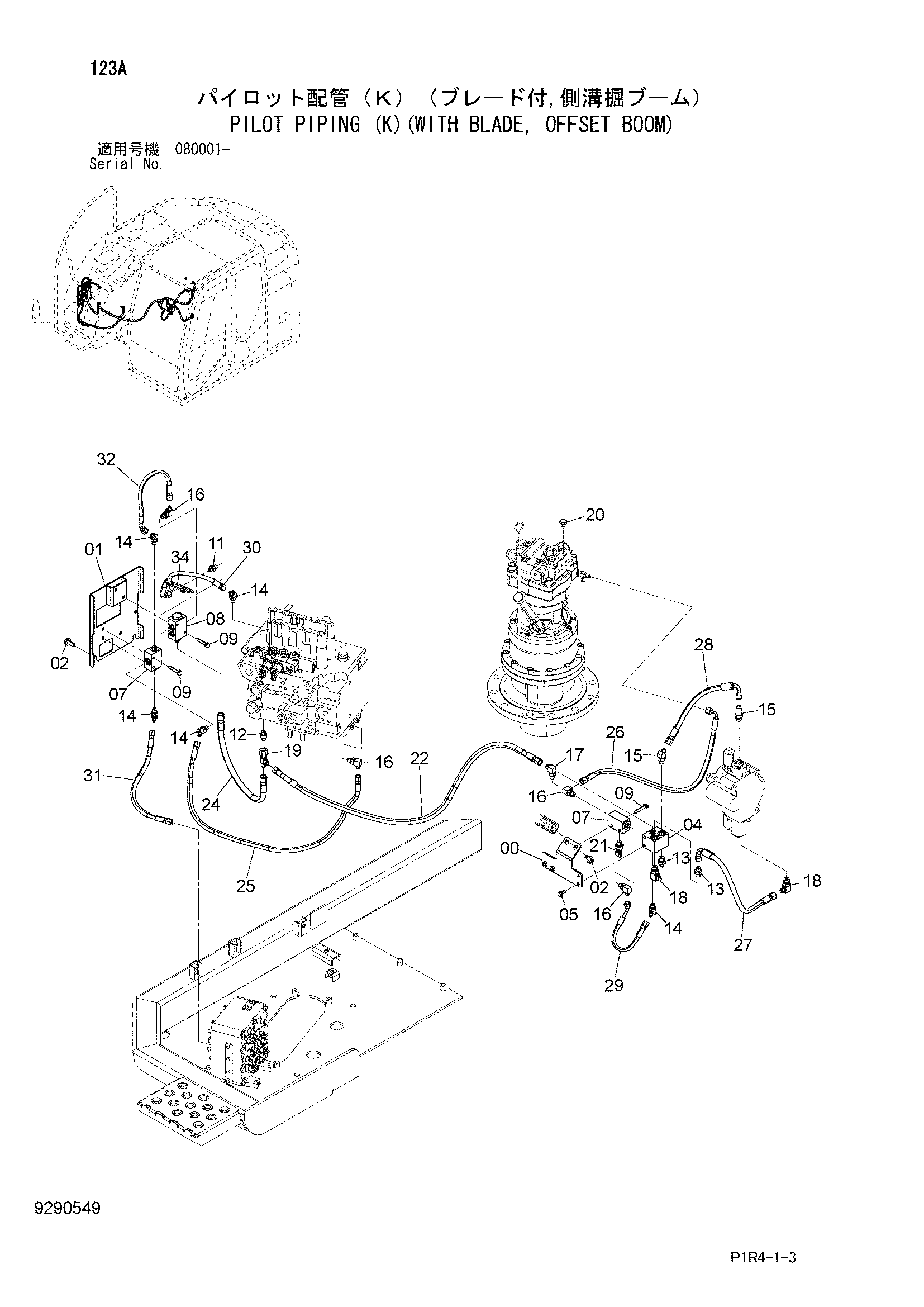

Заводская схема «Пилотные гидролинии (K)(с отвал, смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109136 | Кронштейн | 1 |
| 01 | 7052657 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4330230 | Челночный клапан | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4203447 | Челночный клапан | 2 |
| 08 | 4337928 | Клапан | 1 |
| 09 | J260850 | Болт с шайбой | 6 |
| 09A | J900850 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852222 | Угловой штуцер | 5 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852233 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 4 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852333 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4246672 | Соединительный штуцер | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4436535 | Датчик давления | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9259094 | Шланг в сборе | 1 |
| 22A | 4692224 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 24 | 9223911 | Шланг в сборе | 1 |
| 24A | 4489599 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 9290979 | Шланг в сборе | 1 |
| 25A | 4684671 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 26 | 9288671 | Шланг в сборе | 1 |
| 26A | 4679725 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 27 | 4488227 | Шланг | 1 |
| 28 | 4487172 | Шланг | 1 |
| 29 | 4478278 | Шланг | 1 |
| 30 | 4669599 | Шланг | 1 |
| 31 | 9290998 | Шланг в сборе | 1 |
| 31A | 4669601 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 4484580 | Шланг | 1 |
| 34 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
