Шланг защита от разрыва клапан трубопроводы (стрела)(2)(ISO специальное исполнение.) — HITACHI ZX135US-3

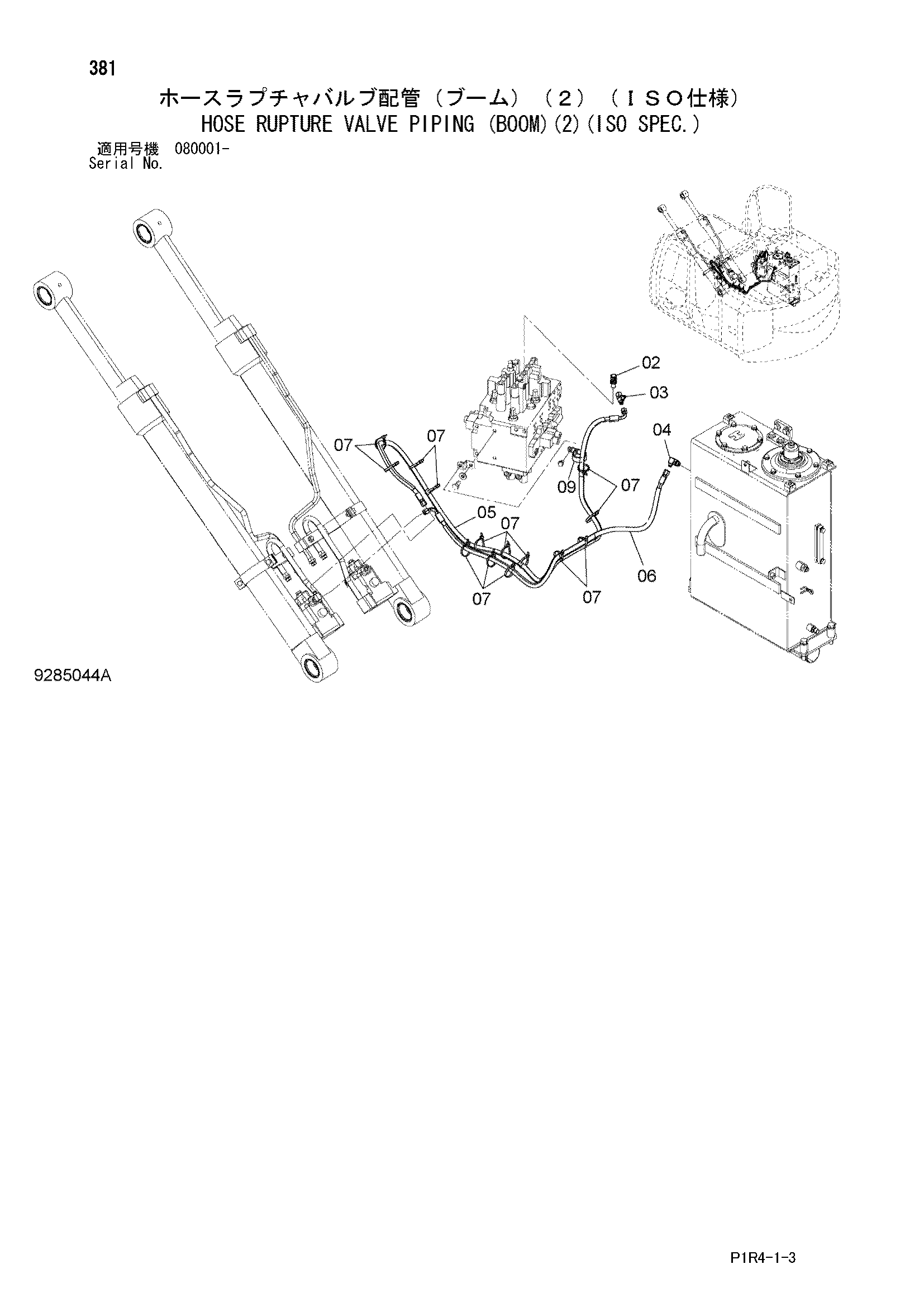

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(2)(ISO специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4208913 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9292444 | Шланг в сборе | 1 |
| 05A | 4686436 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 06 | 9292445 | Шланг в сборе | 1 |
| 06A | 4655567 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 4 |
| 07 | 4055312 | Ленточный зажим | 14 |
| 07 | 4323613 | Ленточный зажим | 14 |
| 09 | 4190365 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
