Пилотные гидролинии (1-1)(PTO) — HITACHI ZX135US-3

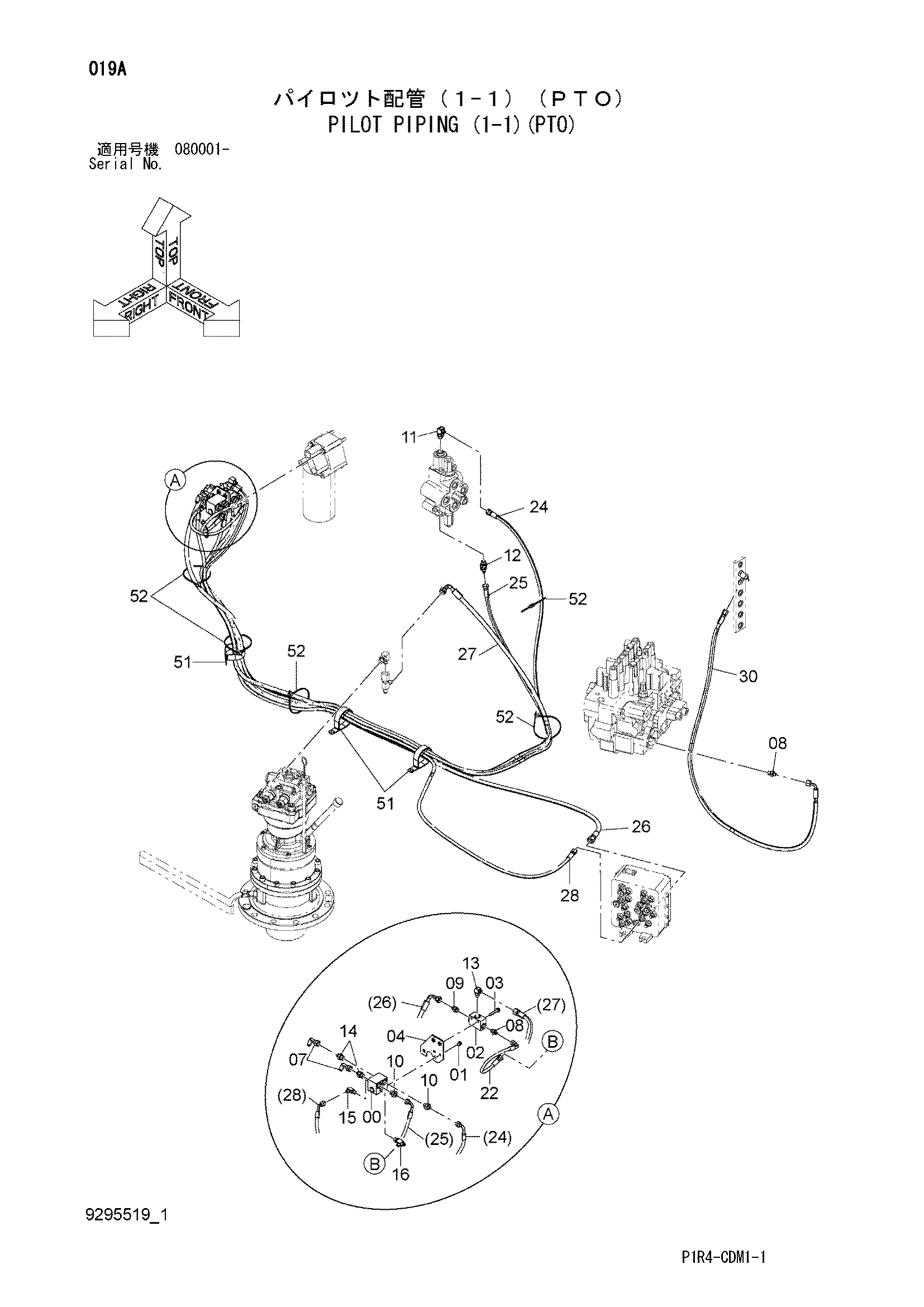

Заводская схема «Пилотные гидролинии (1-1)(PTO)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 1 |
| 03 | J260850 | Болт с шайбой | 2 |
| 03A | J900850 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 9770334 | Кронштейн | 1 |
| 07 | 4239976 | Унион S | 2 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852332 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852232 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852422 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9288934 | Шланг в сборе | 1 |
| 22A | 4452734 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 24 | 9296871 | Шланг в сборе | 1 |
| 24A | 4692515 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 6 |
| 25 | 9290973 | Шланг в сборе | 1 |
| 25A | 4684181 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 5 |
| 26 | 9296876 | Шланг в сборе | 1 |
| 26A | 4692527 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 5 |
| 27 | 9296877 | Шланг в сборе | 1 |
| 27A | 4692528 | Шланг | 1 |
| 27B | 4327315 | Защитный кожух | 6 |
| 28 | 9298245 | Шланг в сборе | 1 |
| 28A | 4694308 | Шланг | 1 |
| 28B | 4327315 | Защитный кожух | 5 |
| 30 | 9276817 | Шланг в сборе | 1 |
| 30A | 4669487 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 3 |
| 51 | 4204136 | Зажим | 3 |
| 52 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
