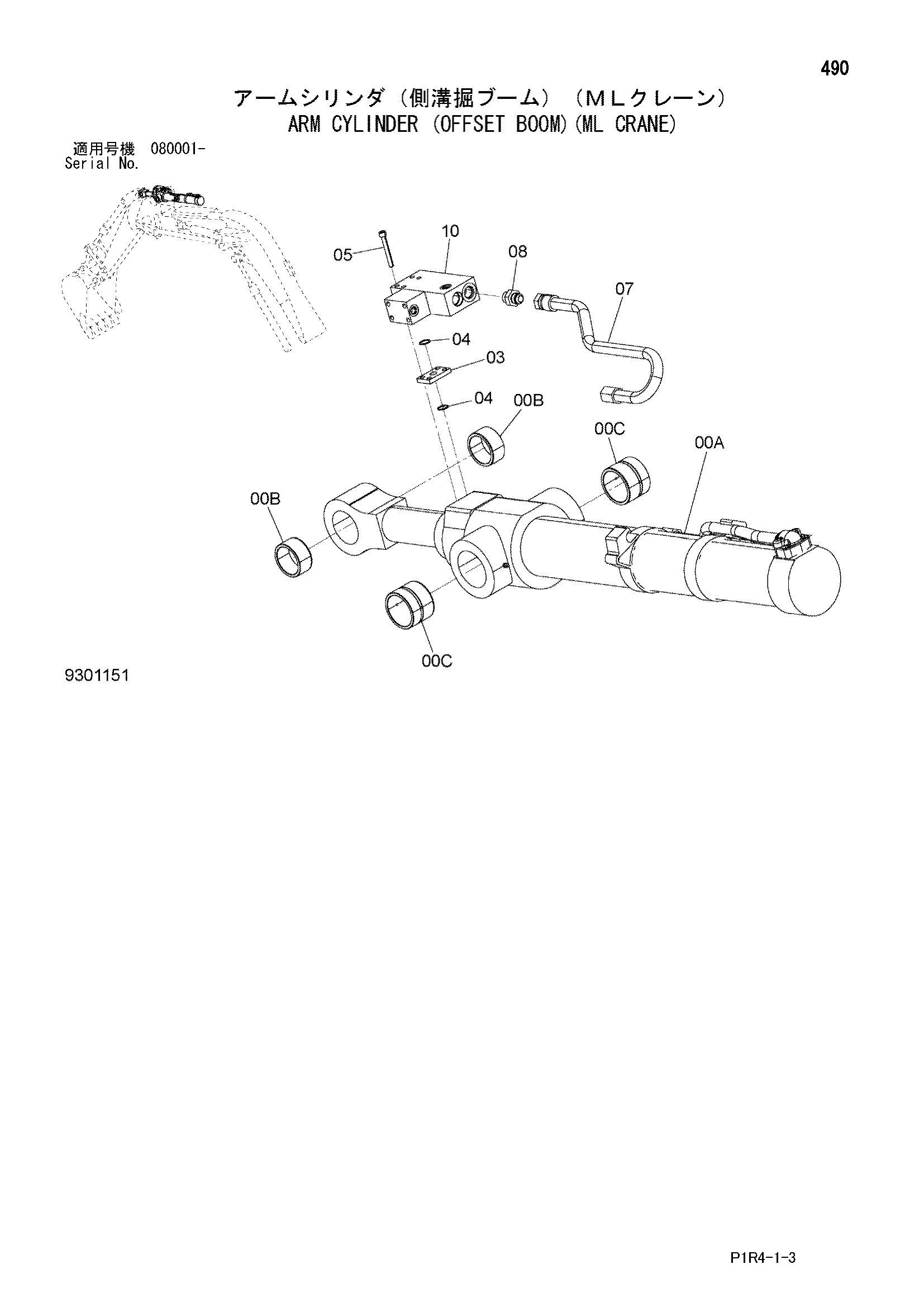

Гидроцилиндр рукояти (смещаемый стрела)(ML кран) — HITACHI ZX135US-3
Заводская схема «Гидроцилиндр рукояти (смещаемый стрела)(ML кран)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290254 | Гидроцилиндр рукояти | 1 |
| 00A | 4683811 | Гидроцилиндр рукояти | 1 |
| 00B | 4352400 | Втулка | 2 |
| 00C | 3086132 | Втулка | 2 |
| 03 | 4465522 | Проставка | 1 |
| 04 | 4509181 | Уплотнительное кольцо | 2 |
| 05 | M341080 | Болт с внутренним шестигранником | 4 |
| 07 | 8117305 | Трубка | 1 |
| 08 | A852166 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 9215351 | Удерживающий клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
