Телескопик рукоять — HITACHI ZX135US-3

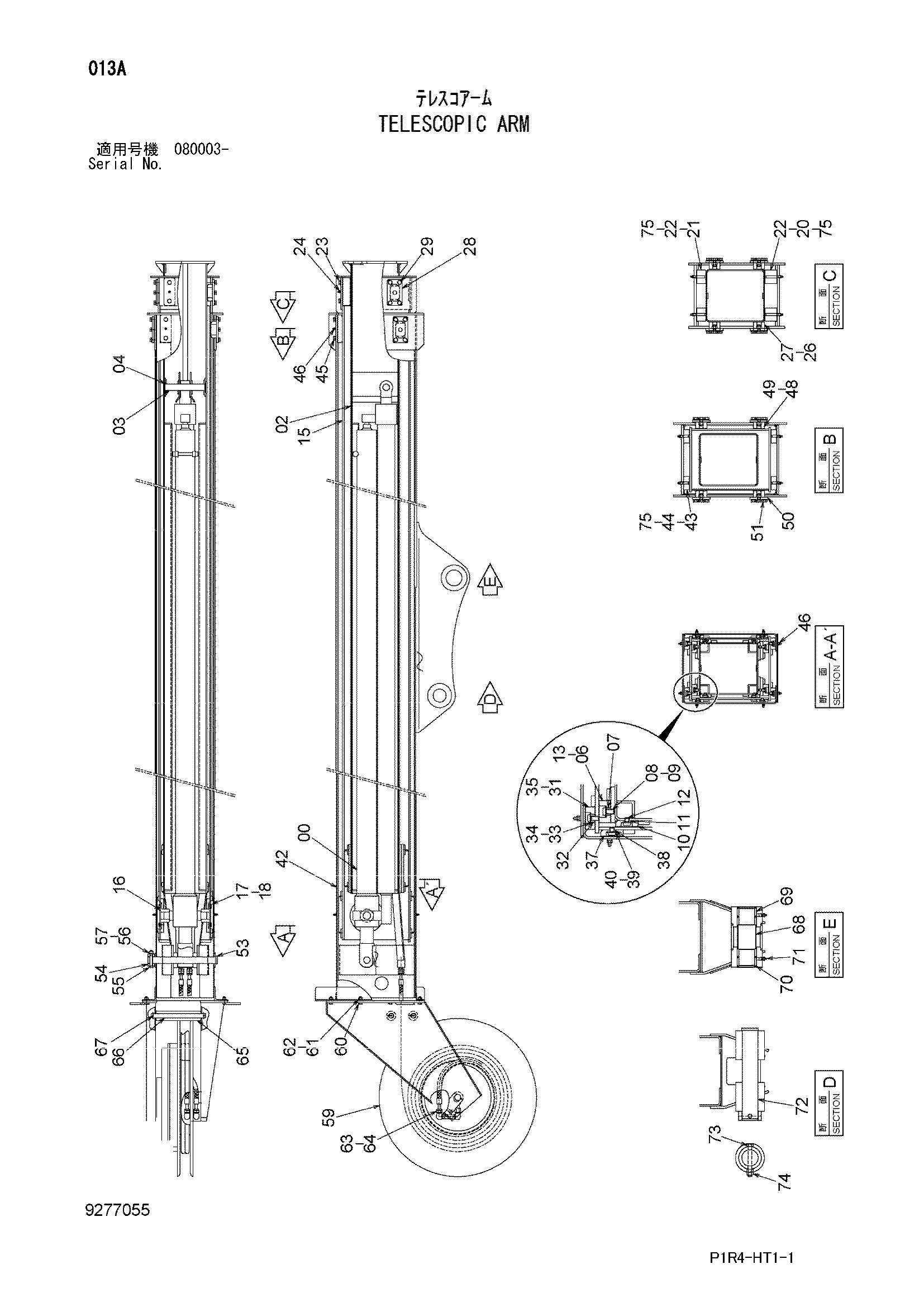

Заводская схема «Телескопик рукоять» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638708 | Гидроцилиндр | 1 |
| 02 | 6024626 | Рукоять третий | 1 |
| 03 | 4653433 | Палец | 1 |
| 04 | 991342 | Стопорное кольцо | 1 |
| 06 | 4653435 | Пластина скольжение | 4 |
| 07 | 3105545 | Проставка | 8 |
| 08 | 4482293 | Шайба | 16 |
| 09 | 4482303 | Болт | 8 |
| 10 | 4653439 | Пластина скольжение | 4 |
| 11 | 3105546 | Проставка | 8 |
| 12 | 4653437 | Болт | 8 |
| 13 | 3105542 | Регулировочная шайба 1.0mm | 4 |
| 15 | 6024600 | Рукоять секонд | 1 |
| 16 | 4653434 | Держатель | 2 |
| 17 | J901020 | Болт | 8 |
| 18 | A590910 | Пружинная шайба | 8 |
| 20 | 9766048 | Пластина скольжение | 2 |
| 21 | 9766049 | Пластина скольжение | 2 |
| 22 | 3105575 | Регулировочная шайба 1.0mm | 12 |
| 23 | J271230 | Болт с шайбой | 8 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J75481 | Пресс-маслёнка | 4 |
| 26 | 9766047 | Пластина скольжение | 4 |
| 27 | 4653436 | Регулировочная шайба 1.0mm | 4 |
| 28 | 4653430 | Пластина | 4 |
| 29 | J271230 | Болт с шайбой | 20 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4653438 | Пластина скольжение | 4 |
| 32 | 3105545 | Проставка | 8 |
| 33 | 4482293 | Шайба | 8 |
| 34 | 3105520 | Болт | 8 |
| 35 | 3105542 | Регулировочная шайба 1.0mm | 4 |
| 37 | 4653439 | Пластина скольжение | 4 |
| 38 | 3105546 | Проставка | 8 |
| 39 | 4482293 | Шайба | 8 |
| 40 | 4653437 | Болт | 8 |
| 42 | 6024355 | Рукоять фирст | 1 |
| 43 | 9766050 | Пластина скольжение | 4 |
| 44 | 3105575 | Регулировочная шайба 1.0mm | 12 |
| 45 | J271230 | Болт с шайбой | 8 |
| 45A | J901230 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | J75481 | Пресс-маслёнка | 12 |
| 48 | 9766047 | Пластина скольжение | 4 |
| 49 | 4653436 | Регулировочная шайба 1.0mm | 8 |
| 50 | 4653430 | Пластина | 4 |
| 51 | J271230 | Болт с шайбой | 20 |
| 51A | J901230 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 53 | 3105267 | Палец | 1 |
| 54 | 4653431 | Ограничитель | 1 |
| 55 | J901285 | Болт | 1 |
| 56 | A590912 | Пружинная шайба | 1 |
| 57 | J950012 | Гайка | 1 |
| 59 | 4653393 | Реел шланг | 1 |
| 60 | J901030 | Болт | 8 |
| 61 | A590910 | Пружинная шайба | 8 |
| 62 | J950010 | Гайка | 8 |
| 63 | 4653394 | Шланг твин | 1 |
| 64 | 4138938 | Уплотнительное кольцо | 2 |
| 65 | 4634950 | Ролик | 2 |
| 66 | 4634951 | Палец | 2 |
| 67 | A764040 | Шплинт | 4 |
| 68 | 4653442 | Проставка | 1 |
| 69 | 3037286 | Втулка | 2 |
| 70 | 4084578 | Пылезащитное уплотнение | 2 |
| 71 | J75482 | Пресс-маслёнка | 2 |
| 72 | 3107884 | Палец | 1 |
| 73 | 4435124 | Стопорный палец | 1 |
| 74 | J950016 | Гайка | 2 |
| 75 | 4677818 | Регулировочная шайба 0.5mm | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
