TW302A трубопроводы — HITACHI ZX135US-3

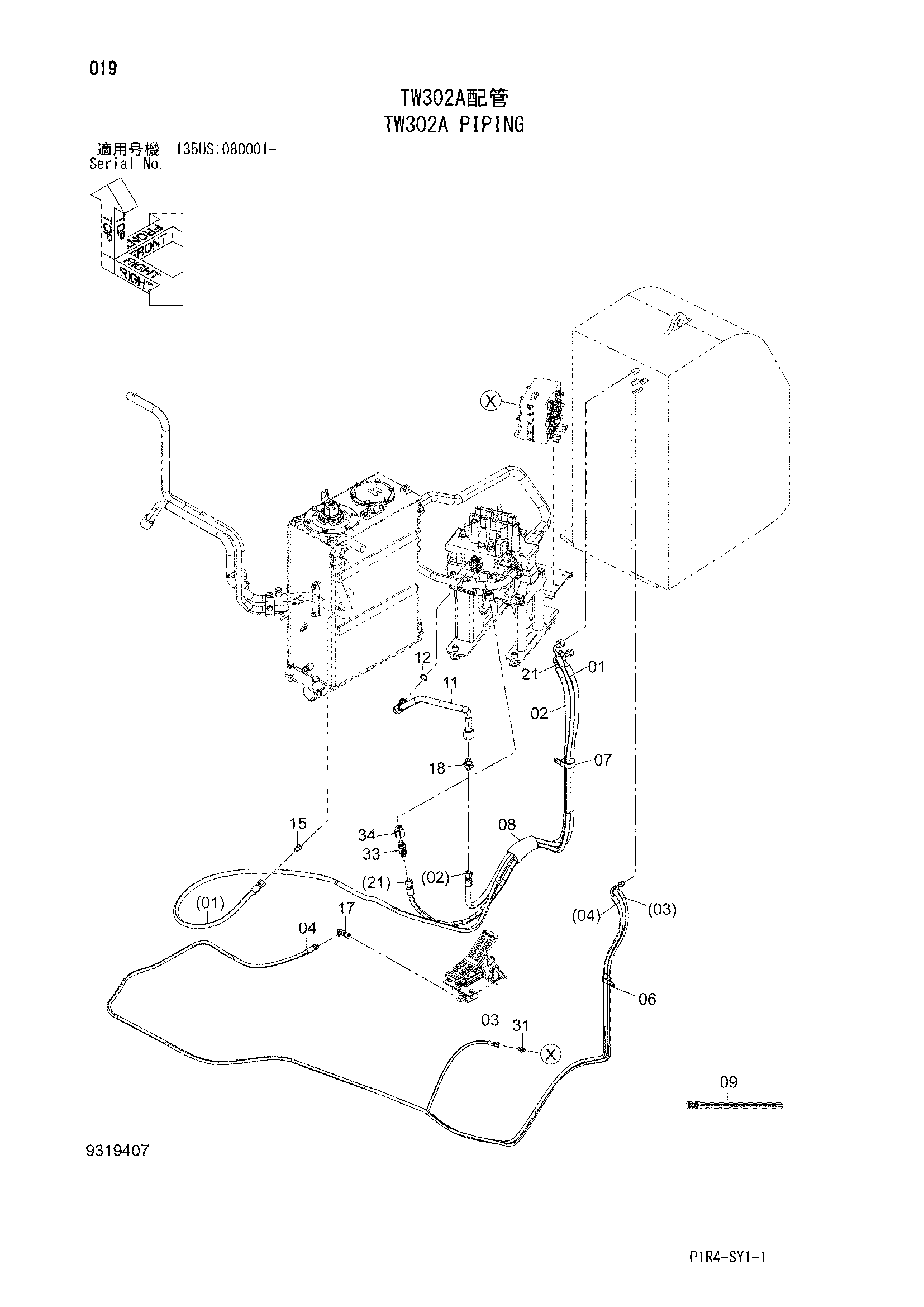

Заводская схема «TW302A трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4719686 | Шланг | 1 |
| 02 | 4719687 | Шланг | 1 |
| 03 | 4719688 | Шланг | 1 |
| 04 | 4719689 | Шланг | 1 |
| 06 | 4190282 | Зажим | 1 |
| 07 | 4190265 | Зажим | 1 |
| 08 | 4219918 | Резиновая втулка | 2 |
| 09 | 4121859 | Ленточный зажим | 15 |
| 11 | 8123628 | Трубка | 1 |
| 12 | 971489 | Уплотнительное кольцо | 1 |
| 15 | 4162963 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 18 | 4125701 | Адаптер | 1 |
| 21 | 4721940 | Шланг | 1 |
| 31 | 4042030 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852444 | Тройник | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4263450 | Переходник S | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
