Гидроцилиндр — HITACHI ZX135US-3

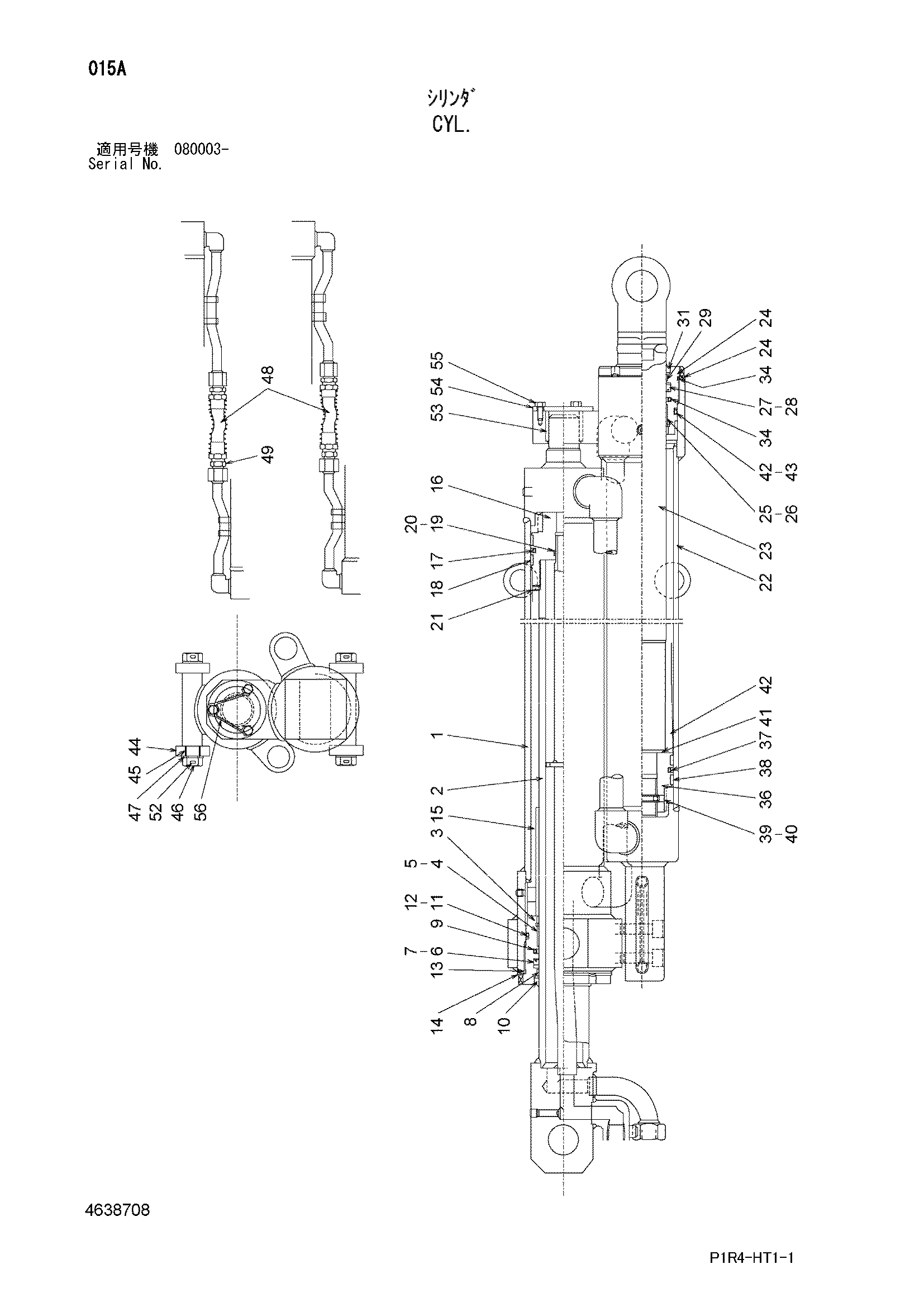

Заводская схема «Гидроцилиндр» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4638708	Гидроцилиндр	1
1	1158401	Труба гидроцилиндра	1
2	1158402	Шток поршня	1
3	1152009	Головка гидроцилиндра	1
4	0310304	Втулка	1
5	0271304	Стопорное кольцо	1
6	0271309	U-образная манжета	1
7	0271310	Опорное кольцо	1
8	0310305	Кольцо	1
9	0271311	Кольцо	1
10	4095993	Кольцо	1
11	4502700	Уплотнительное кольцо	1
12	0178413	Опорное кольцо	1
13	A811105	Уплотнительное кольцо	1
14	4510892	Стопорная шайба	1
15	1158403	Проставка	1
16	1158404	Поршень	1
17	0243803	Уплотнительное кольцо	1
18	0225815	Кольцо	2
19	4038871	Уплотнительное кольцо	1
20	4144045	Опорное кольцо	2
21	0884012	Установочный винт	1
22	1158405	Труба гидроцилиндра	1
23	1158406	Поршень шток	1
24	1158407	Головка гидроцилиндра	1
25	0453507	Втулка	1
26	0225804	Стопорное кольцо	1
27	0225810	U-образная манжета	1
28	0225811	Опорное кольцо	1
29	1152104	Кольцо	1
30	0225812	Кольцо	1
31	4094867	Грязесъёмное кольцо	1
32	4017628	Уплотнительное кольцо	1
33	4017627	Опорное кольцо	1
34	A811090	Уплотнительное кольцо	1
35	0178723	Стопорная шайба	1
36	0380913	Поршень	1
37	0380915	Уплотнительное кольцо	1
38	0380914	Направляющее кольцо	2
39	0326308	Установочный винт	1
40	0370110	Стальной шарик	1
41	0380912	Регулировочная шайба	1
42	1158408	Проставка	1
43	0168006	Болт с внутренним шестигранником	4
44	1152119	Ролик	4
45	1152120	Втулка	4
46	1158409	Гайка	4
47	1152122	Шайба	4
48	1152123	Шланг	2
49	1152124	Адаптер	4
50	1152125	Шайба зуб	4
51	94-2011	Пробка	6
52	1152126	Шплинт	4
53	1152109	Втулка пальца	1
54	1158410	Пластина	1
55	1152022	Болт	3
56	1152023	Провод	1
100	4638715	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
