Гидролинии рабочего оборудования (смещаемый стрела) — HITACHI ZX135US-3

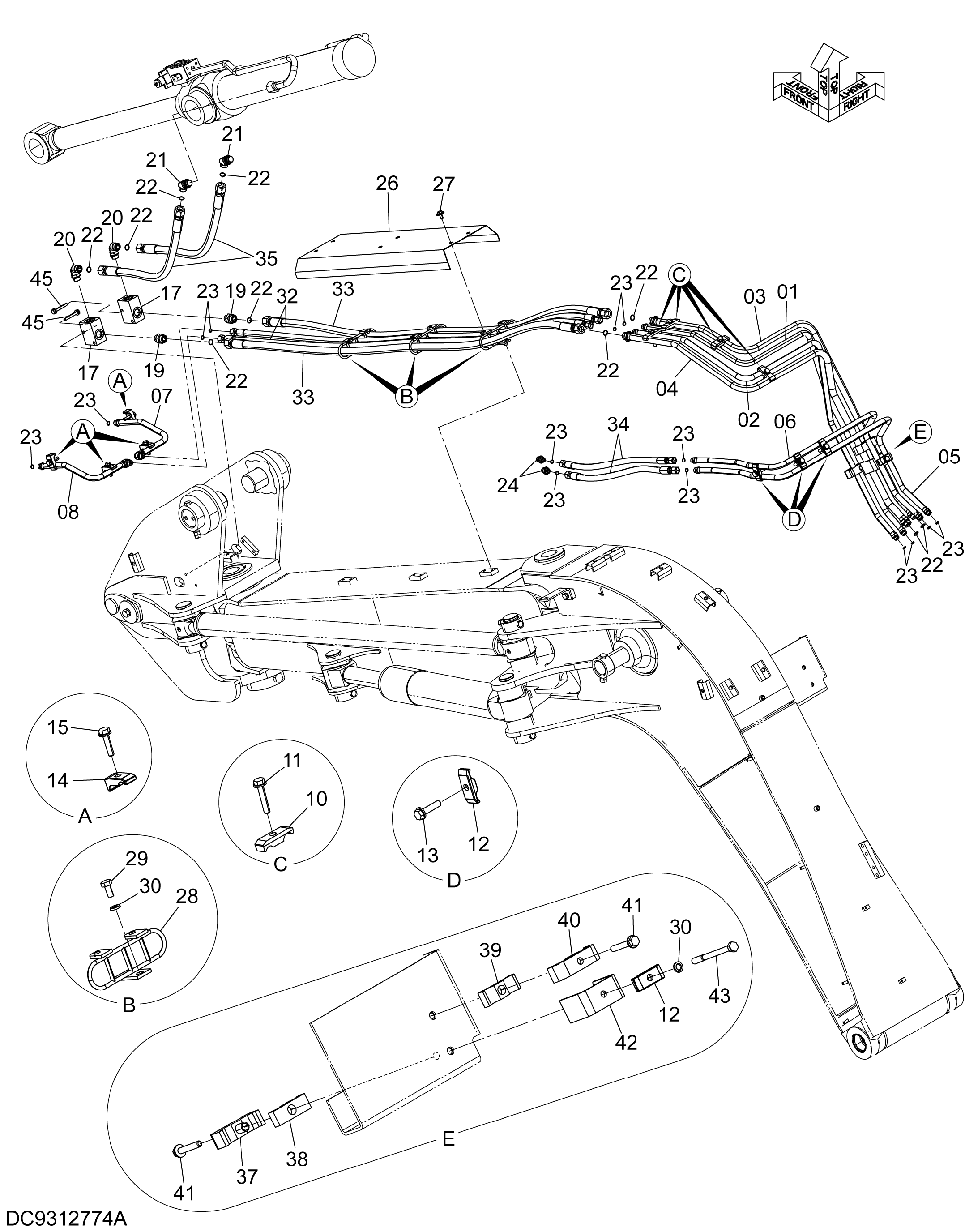

Заводская схема «Гидролинии рабочего оборудования (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8121006 | Трубка | 1 |
| 02 | 8121007 | Трубка | 1 |
| 03 | 8121008 | Трубка | 1 |
| 04 | 8121009 | Трубка | 1 |
| 05 | 8121010 | Трубка | 1 |
| 06 | 8121011 | Трубка | 1 |
| 07 | 8081648 | Трубка | 1 |
| 08 | 8081649 | Трубка | 1 |
| 10 | 4141806 | Хомут трубки | 4 |
| 11 | J271265 | Болт с шайбой | 4 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4189858 | Хомут трубки | 4 |
| 13 | J271255 | Болт с шайбой | 3 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4190125 | Хомут трубки | 4 |
| 15 | J271250 | Болт с шайбой | 4 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4429670 | Блок | 2 |
| 19 | A853166 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A853366 | Угловой штуцер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A853266 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 10 |
| 23 | 4138938 | Уплотнительное кольцо | 14 |
| 24 | A853144 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 3087886 | Крышка | 1 |
| 27 | J281025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | 8078285 | Кронштейн | 3 |
| 29 | J901225 | Болт | 6 |
| 30 | A590912 | Пружинная шайба | 7 |
| 32 | 4445678 | Шланг | 2 |
| 33 | 4445672 | Шланг | 2 |
| 34 | 4445679 | Шланг | 2 |
| 35 | 4445680 | Шланг | 2 |
| 37 | 4428248 | Хомут трубки | 1 |
| 38 | 4428249 | Резиновая прокладка | 1 |
| 39 | 4285722 | Резиновая прокладка | 1 |
| 40 | 4285723 | Хомут трубки | 1 |
| 41 | J271275 | Болт с шайбой | 2 |
| 41A | J901275 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4421514 | Проставка | 1 |
| 43 | J901208 | Болт | 1 |
| 45 | J271070 | Болт с шайбой | 4 |
| 45A | J901070 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
