Хомут трубопроводы — HITACHI ZX135US-3

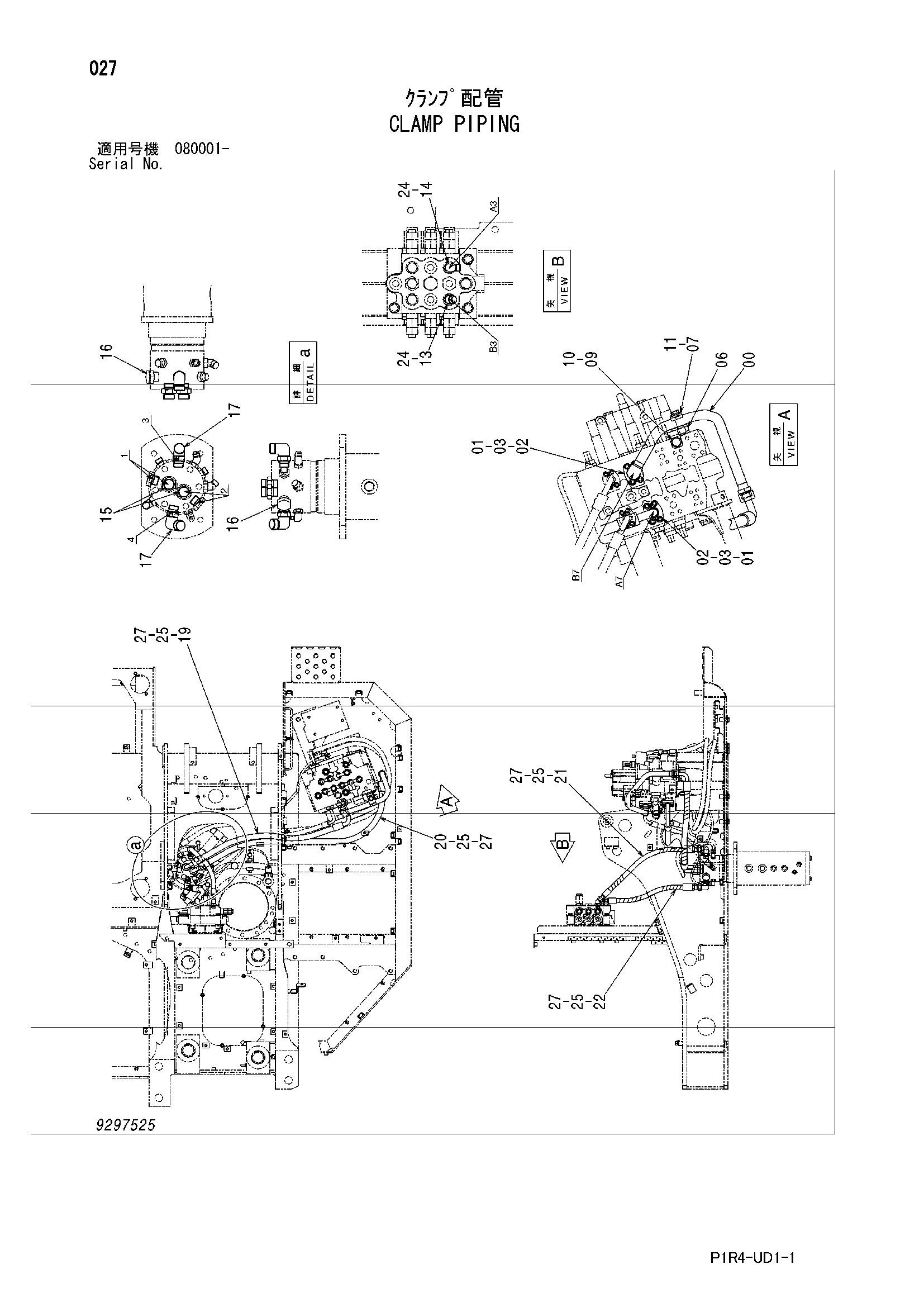

Заводская схема «Хомут трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108964 | Трубка | 1 |
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 9767792 | Кронштейн | 1 |
| 07 | 4190126 | Хомут трубки | 1 |
| 09 | J921425 | Болт | 1 |
| 10 | A590114 | Плоская шайба | 1 |
| 11 | J271265 | Болт с шайбой | 1 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | A853244 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A853166 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A885006 | Пробка | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A853366 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4693368 | Шланг | 1 |
| 20 | 4693372 | Шланг | 1 |
| 21 | 4693744 | Шланг | 1 |
| 22 | 4693743 | Шланг | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 2 |
| 25 | 4187308 | Уплотнительное кольцо | 5 |
| 27 | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
