Стрела — HITACHI ZX135US-3

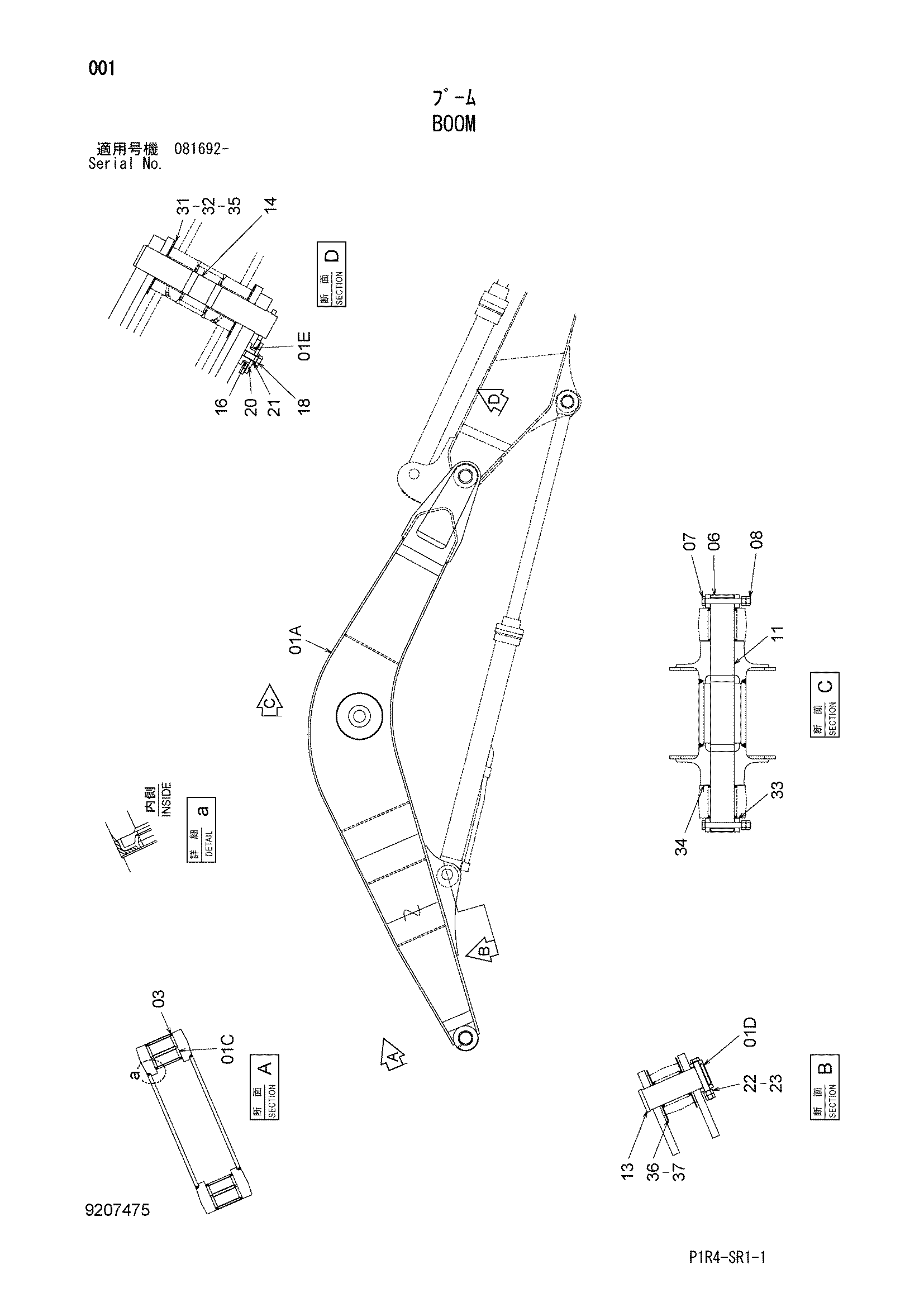

Заводская схема «Стрела» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7059230 | Стрела | 1 |
| 01A | 6020511 | Стрела | 1 |
| 01B | 4084578 | Пылезащитное уплотнение | 2 |
| 01C | 4443878 | Втулка | 2 |
| 01D | 4434951 | Ограничитель | 1 |
| 01E | 4426117 | Ограничитель | 1 |
| 03 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 4464289 | Ограничитель | 2 |
| 07 | 4435124 | Стопорный палец | 2 |
| 08 | J950016 | Гайка | 4 |
| 11 | 3089163 | Палец | 1 |
| 13 | 3090399 | Палец | 1 |
| 14 | 8094523 | Палец | 1 |
| 16 | 4424425 | Блок | 1 |
| 18 | J921840 | Болт | 1 |
| 20 | 4640621 | Пластина | 1 |
| 21 | J222018 | Шайба | 1 |
| 22 | 4435123 | Стопорный палец | 1 |
| 23 | J950016 | Гайка | 2 |
| 31 | 4444288 | Упорная пластина 1.0mm | 2 |
| 32 | 4444289 | Упорная пластина 2.0mm | 1 |
| 33 | 4444754 | Упорная пластина 1.0mm | 2 |
| 34 | 4450011 | Упорная пластина 1.0mm | 2 |
| 35 | 4460371 | Упорная пластина 1.5mm | 1 |
| 36 | 4444290 | Упорная пластина 1.0mm | 2 |
| 37 | 4444291 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
