Хомут рукоять трубопроводы (1-1) — HITACHI ZX135US-3

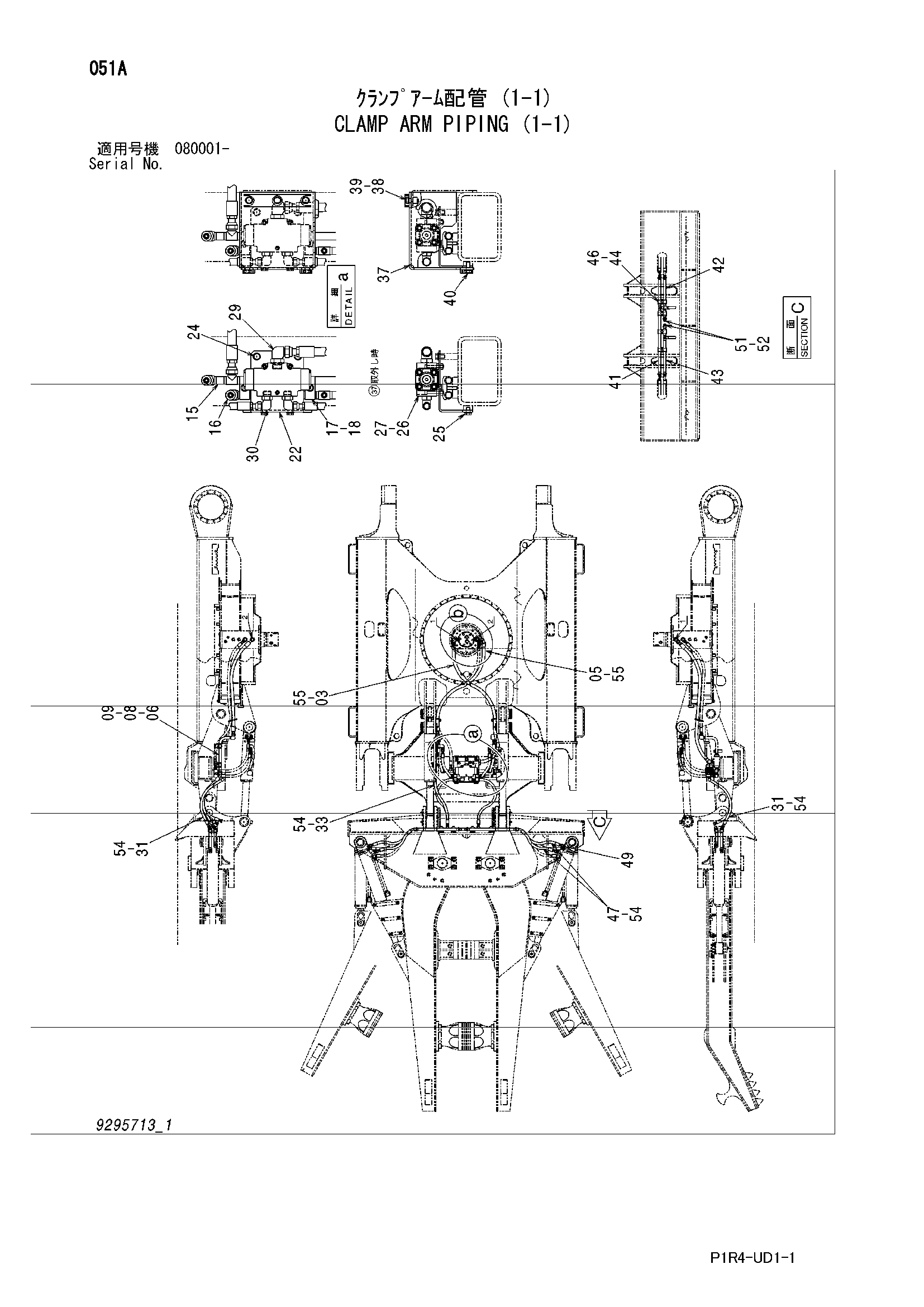

Заводская схема «Хомут рукоять трубопроводы (1-1)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4691338	Шланг	1
05	4696051	Шланг	1
06	9770091	Трубка	1
08	4190126	Хомут трубки	2
09	J271255	Болт с шайбой	2
09A	J901255	Болт	1
09B	J222012	Шайба	1
15	8115298	Трубка	1
16	8115299	Трубка	1
17	4189859	Хомут трубки	2
18	J271255	Болт с шайбой	2
18A	J901255	Болт	1
18B	J222012	Шайба	1
22	9770674	Кронштейн	1
24	J271225	Болт с шайбой	2
24A	J901225	Болт	1
24B	J222012	Шайба	1
25	J271220	Болт с шайбой	2
25A	J901220	Болт	1
25B	J222012	Шайба	1
26	4651774	Клапан дивидер	1
27	J780860	Болт с внутренним шестигранником	3
29	A853386	Угловой штуцер	1
29A	4506429	Уплотнительное кольцо	1
30	A853364	Угловой штуцер	2
30A	4506424	Уплотнительное кольцо	1
31	4639224	Шланг	2
33	4634069	Шланг	1
37	7054643	Крышка	1
38	J901235	Болт	3
39	J222012	Шайба	3
40	J271230	Болт с шайбой	2
40A	J901230	Болт	1
40B	J222012	Шайба	1
41	9770156	Трубка	1
42	8115406	Трубка	1
43	8115407	Трубка	1
44	4189859	Хомут трубки	4
46	J271255	Болт с шайбой	4
46A	J901255	Болт	1
46B	J222012	Шайба	1
47	4696076	Шланг	4
49	A853144	Адаптер	4
49A	4506418	Уплотнительное кольцо	1
51	4189093	Колпачок	2
52	4189092	Гайка	2
54	4138938	Уплотнительное кольцо	14
55	4187308	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
