Трубопроводы системы смазки (смещаемый стрела) — HITACHI ZX135US-3

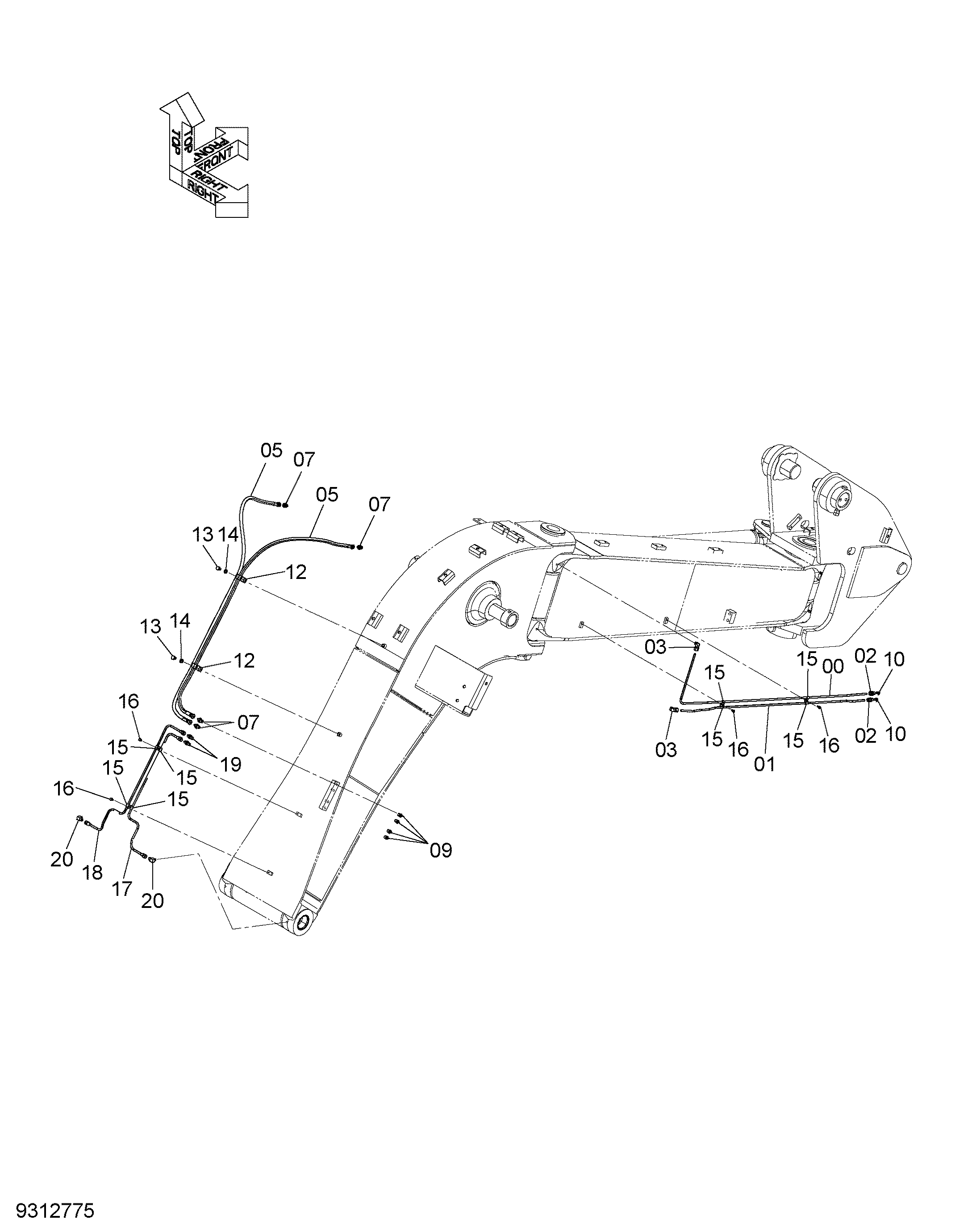

Заводская схема «Трубопроводы системы смазки (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4451402 | Трубка | 1 |
| 01 | 4451403 | Трубка | 1 |
| 02 | 4130169 | Штуцер трубки | 2 |
| 03 | 4130174 | Штуцер трубки | 2 |
| 05 | 4262278 | Нейлоновый шланг | 2 |
| 07 | 4154651 | Адаптер | 4 |
| 09 | J75482 | Пресс-маслёнка | 4 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 12 | 4190292 | Зажим | 2 |
| 13 | J901016 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 4000854 | Зажим трубка | 8 |
| 16 | J260614 | Болт с шайбой | 4 |
| 16A | J900614 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | 4384917 | Трубка | 1 |
| 18 | 4384949 | Трубка | 1 |
| 19 | 4360981 | Штуцер трубки | 2 |
| 20 | 4345297 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
