Пилотные гидролинии (с отвал)(2-1) — HITACHI ZX135US-3

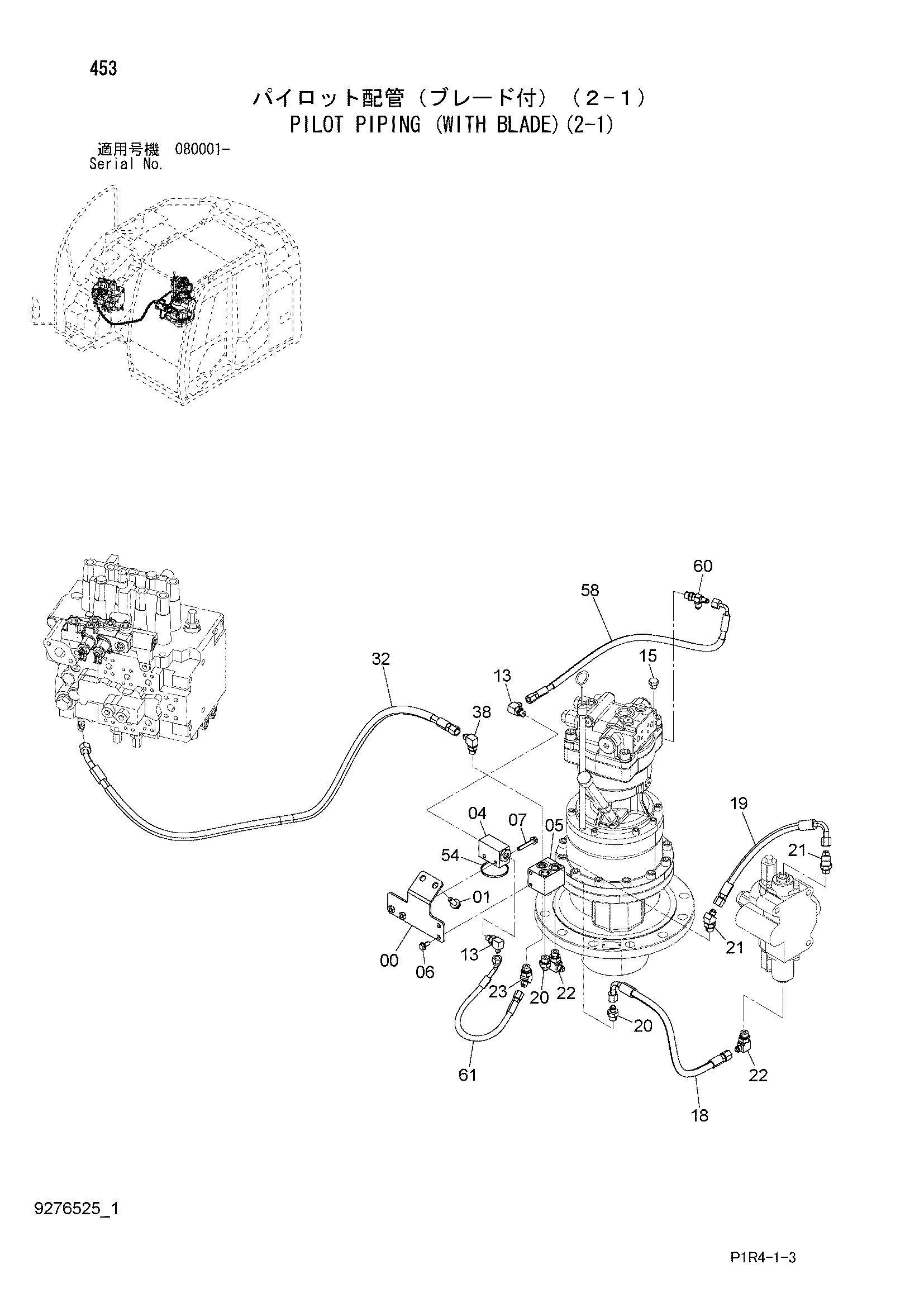

Заводская схема «Пилотные гидролинии (с отвал)(2-1)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109136 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4203447 | Челночный клапан | 1 |
| 05 | 4330230 | Челночный клапан | 1 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260850 | Болт с шайбой | 2 |
| 07A | J900850 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4488227 | Шланг | 1 |
| 19 | 4487172 | Шланг | 1 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852233 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852222 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9259094 | Шланг в сборе | 1 |
| 32A | 4692224 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 38 | A852323 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4055312 | Ленточный зажим | 1 |
| 58 | 9288671 | Шланг в сборе | 1 |
| 58A | 4679725 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 1 |
| 60 | 4239712 | Тройник | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4478278 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
