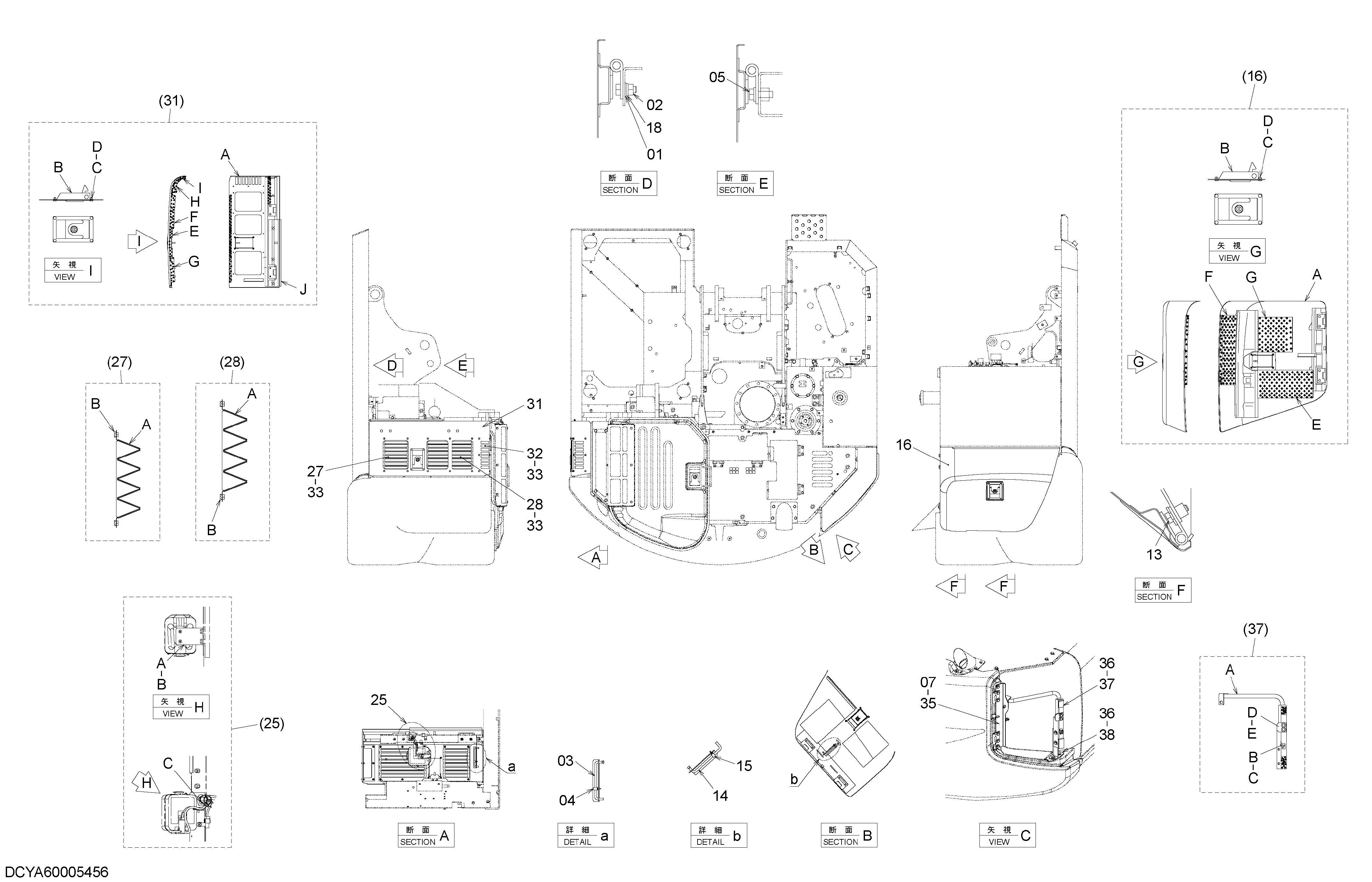

Крышка (2)(дустпрооф специальное исполнение.) — HITACHI ZX135US-3
Заводская схема «Крышка (2)(дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590110 | Плоская шайба | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | 4639112 | Стойка | 1 |
| 04 | 4647195 | Держатель | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 13 | J281030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | 4639112 | Стойка | 1 |
| 15 | 4647195 | Держатель | 1 |
| 16 | 7052451 | Крышка | 1 |
| 16A | 7052747 | Крышка | 1 |
| 16B | 4652498 | Блокировка (левый) | 1 |
| 16C | M500605 | Гайка | 4 |
| 16D | A590106 | Плоская шайба | 4 |
| 16E | 4682526 | Резиновая прокладка | 1 |
| 16F | 4652169 | Резиновая прокладка | 1 |
| 16G | 4626151 | Резиновая прокладка | 1 |
| 18 | A590910 | Пружинная шайба | 2 |
| 25 | 9305932 | Бак васх | 1 |
| 25A | 9770936 | Кронштейн | 1 |
| 25B | J271025 | Болт с шайбой | 2 |
| 25BA | J901025 | Болт | 1 |
| 25BB | J222010 | Шайба | 1 |
| 25C | 4055312 | Ленточный зажим | 2 |
| 27 | YA60005409 | Сетка | 1 |
| 27A | YA40005070 | Сетка | 1 |
| 27B | 4705363 | Резиновая прокладка | 2 |
| 28 | YA60005410 | Сетка | 1 |
| 28A | YA40005071 | Сетка | 1 |
| 28B | 4705362 | Резиновая прокладка | 4 |
| 31 | 7058167 | Дверь | 1 |
| 31A | 6027918 | Дверь | 1 |
| 31B | 4652498 | Блокировка (левый) | 1 |
| 31C | M500605 | Гайка | 4 |
| 31D | A590106 | Плоская шайба | 4 |
| 31E | 4681563 | Резиновая прокладка | 1 |
| 31F | 4704113 | Резиновая прокладка | 1 |
| 31G | 4704114 | Резиновая прокладка | 1 |
| 31H | 4704115 | Резиновая прокладка | 1 |
| 31I | 4705189 | Резиновая прокладка | 1 |
| 31J | 4635644 | Уплотнительная окантовка | 1 |
| 32 | YA40005065 | Сетка | 1 |
| 33 | J260616 | Болт с шайбой | 16 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 35 | 7056846 | Кронштейн | 1 |
| 36 | J281030 | Болт с шайбой | 5 |
| 36A | J901030 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 37 | 9302602 | Кронштейн в сборе | 1 |
| 37A | 8117649 | Кронштейн | 1 |
| 37B | 4652573 | Ограничитель | 1 |
| 37C | J260635 | Болт с шайбой | 2 |
| 37CA | J900635 | Болт | 1 |
| 37CB | A590106 | Плоская шайба | 1 |
| 37D | 4638905 | Ограничитель | 1 |
| 37E | J281030 | Болт с шайбой | 2 |
| 37EA | J901030 | Болт | 1 |
| 37EB | 4486055 | Шайба | 1 |
| 38 | 8118158 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
