Гидролинии рабочего оборудования — HITACHI ZX135US-3

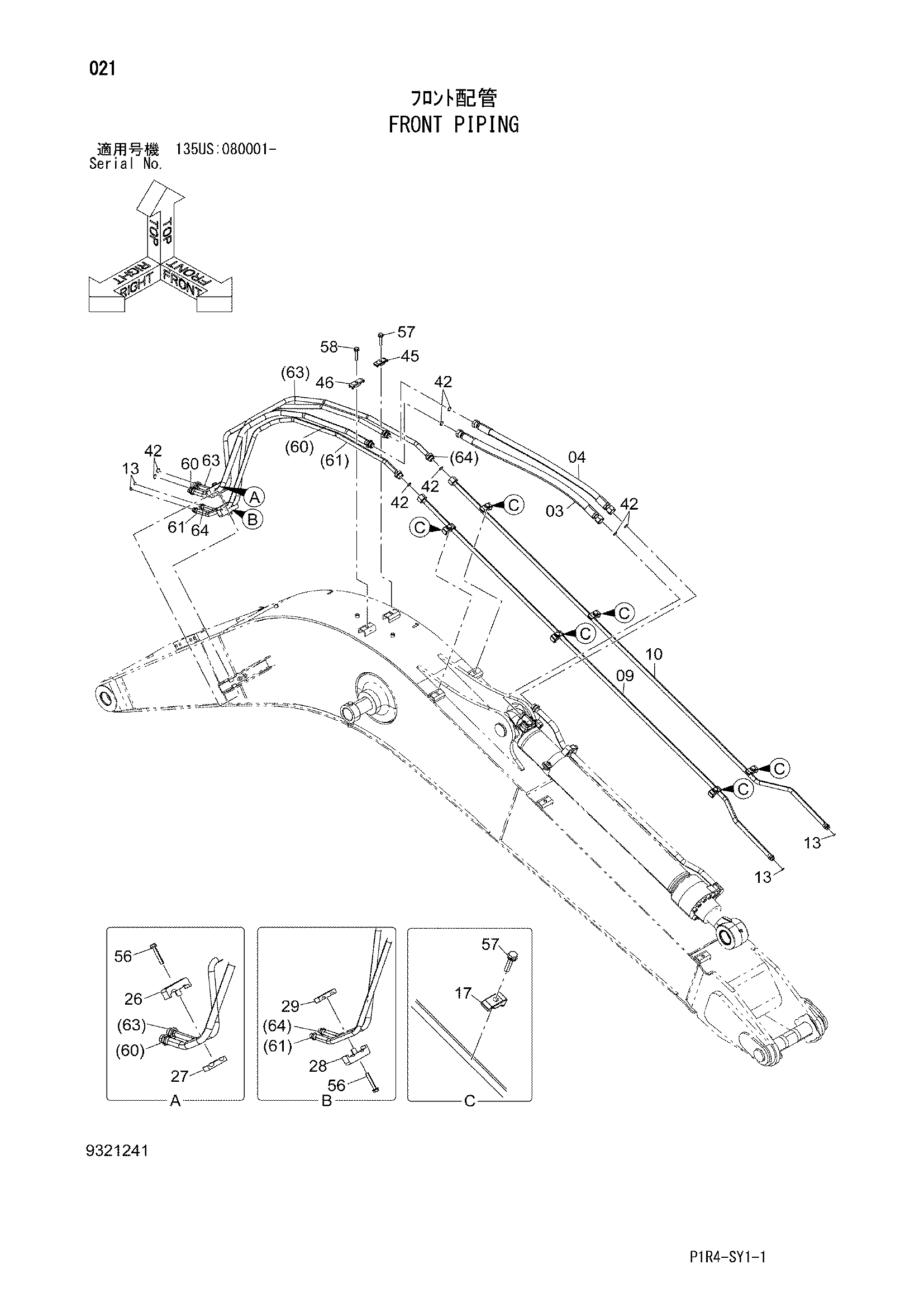

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4628532 | Шланг | 1 |
| 04 | 4658964 | Шланг | 1 |
| 09 | 8081210 | Трубка | 1 |
| 10 | 8082947 | Трубка | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 17 | 4190125 | Хомут трубки | 6 |
| 26 | 4398113 | Хомут трубки | 1 |
| 27 | 4398114 | Резиновая прокладка | 1 |
| 28 | 4428248 | Хомут трубки | 1 |
| 29 | 4428249 | Резиновая прокладка | 1 |
| 42 | 4187308 | Уплотнительное кольцо | 8 |
| 45 | 4189858 | Хомут трубки | 1 |
| 46 | 4141806 | Хомут трубки | 1 |
| 56 | 4657481 | Болт с шайбой | 2 |
| 56A | J901275 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | 4666091 | Болт с шайбой | 7 |
| 57A | J901260 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 58 | 4661579 | Болт с шайбой | 1 |
| 58A | J901265 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
| 60 | 8123380 | Трубка | 1 |
| 61 | 8123381 | Трубка | 1 |
| 63 | 8124736 | Трубка | 1 |
| 64 | 8124737 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
