Стрела управление детали (1) — HITACHI ZX135US-3

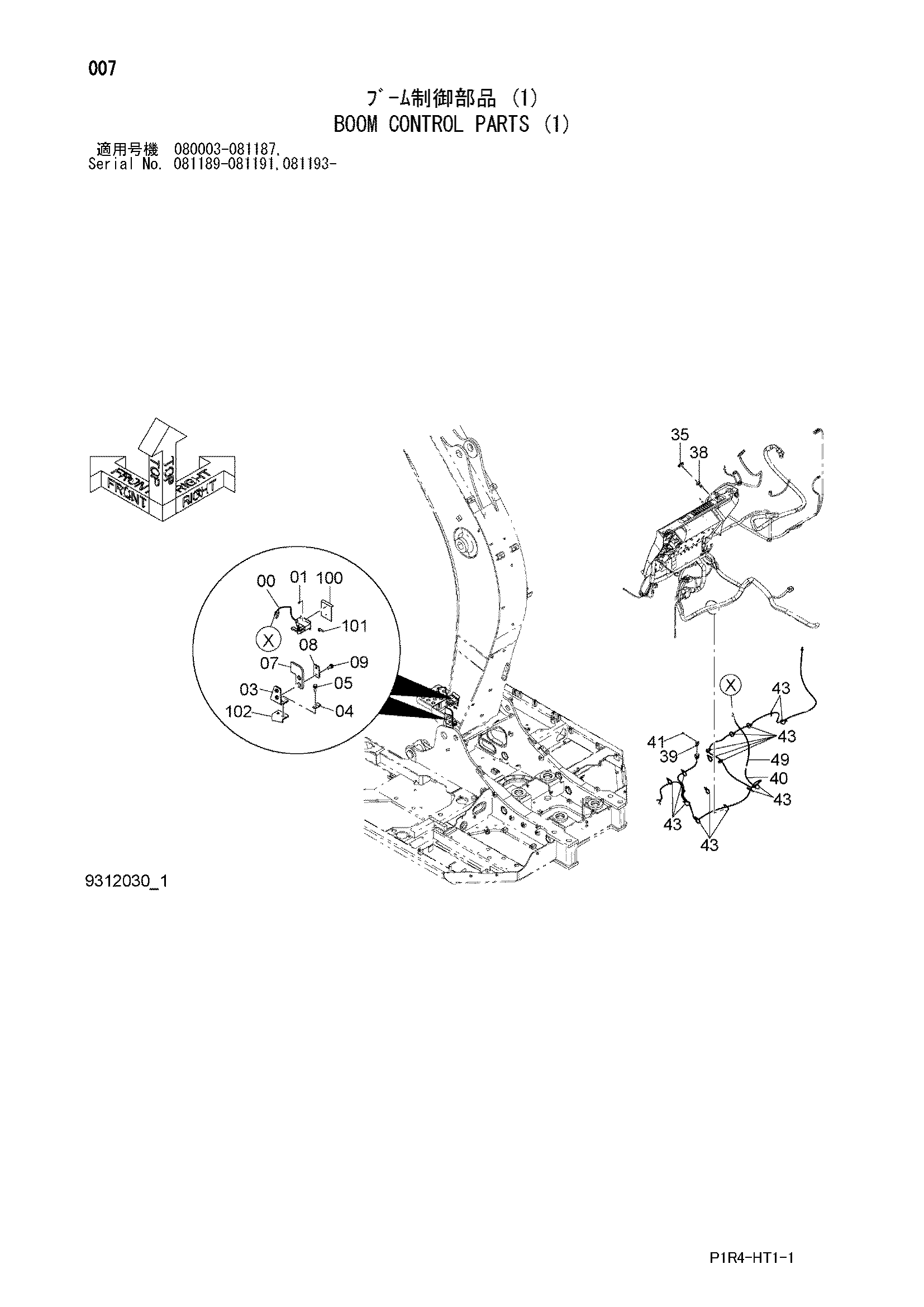

Заводская схема «Стрела управление детали (1)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4473331 | Выключатель микро | 1 |
| 01 | J450410 | Винт с шайбой | 2 |
| 03 | 8120882 | Кронштейн | 1 |
| 04 | 4190261 | Зажим | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4694332 | Пластина | 1 |
| 08 | 4694333 | Пластина | 1 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 35 | 4457732 | Колпачок | 1 |
| 38 | 4335063 | Зуммер | 1 |
| 39 | 4414207 | Реле | 1 |
| 40 | 2056150 | Жгут проводов | 1 |
| 41 | J460616 | Винт с шайбой | 1 |
| 43 | 4055311 | Ленточный зажим | 15 |
| 49 | 4707856 | Жгут проводов | 1 |
| 100 | 4710935 | Пластина | 1 |
| 101 | 4272256 | Зажим WD. | 1 |
| 102 | 8120881 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
