Трубопроводы системы смазки — HITACHI ZX135US-3

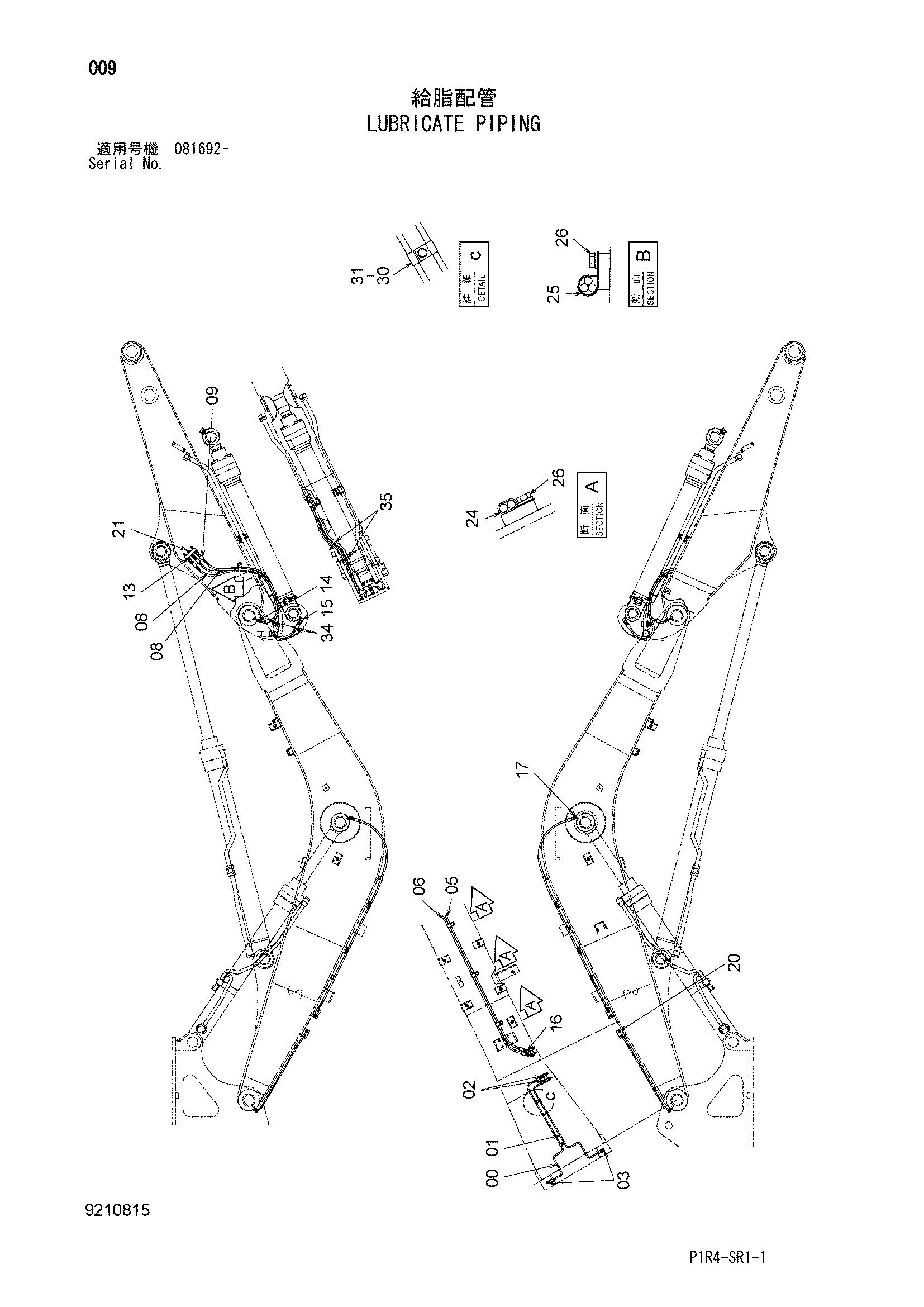

Заводская схема «Трубопроводы системы смазки» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4384949 | Трубка | 1 |
| 01 | 4384917 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 05 | 4422614 | Шланг | 1 |
| 06 | 4401962 | Шланг | 1 |
| 08 | 4427783 | Шланг | 2 |
| 09 | 4375292 | Шланг | 1 |
| 13 | 4154651 | Адаптер | 3 |
| 14 | 4298744 | Адаптер | 2 |
| 15 | 4256211 | Угловой штуцер | 1 |
| 16 | 4154655 | Угловой штуцер | 2 |
| 17 | 4298745 | Угловой штуцер | 2 |
| 20 | J75482 | Пресс-маслёнка | 4 |
| 21 | 4148896 | Пресс-маслёнка | 3 |
| 24 | 4208479 | Зажим | 3 |
| 25 | 4190263 | Зажим | 1 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 30 | 4000854 | Зажим трубка | 4 |
| 31 | J260614 | Болт с шайбой | 2 |
| 31A | J900614 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 34 | 4327293 | Защитный кожух | 3 |
| 35 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
