Рукоять трубопроводы (гидромолот, гидроножницы) — HITACHI ZX135US

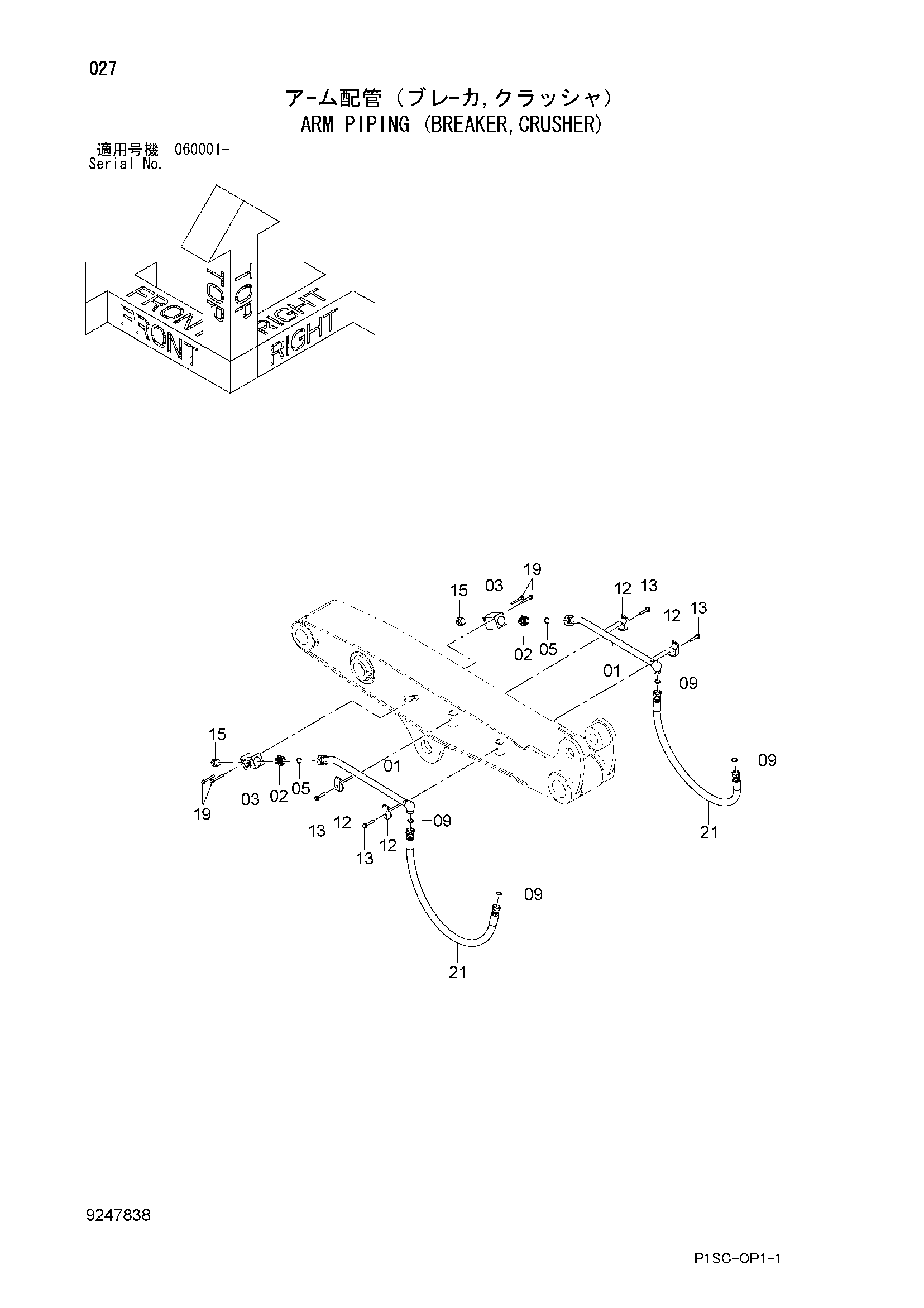

Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8099473 | Трубка | 2 |
| 02 | 4205196 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4190127 | Хомут трубки | 4 |
| 13 | J271265 | Болт с шайбой | 4 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | A885008 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | J271085 | Болт с шайбой | 4 |
| 19A | J901085 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4613481 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
