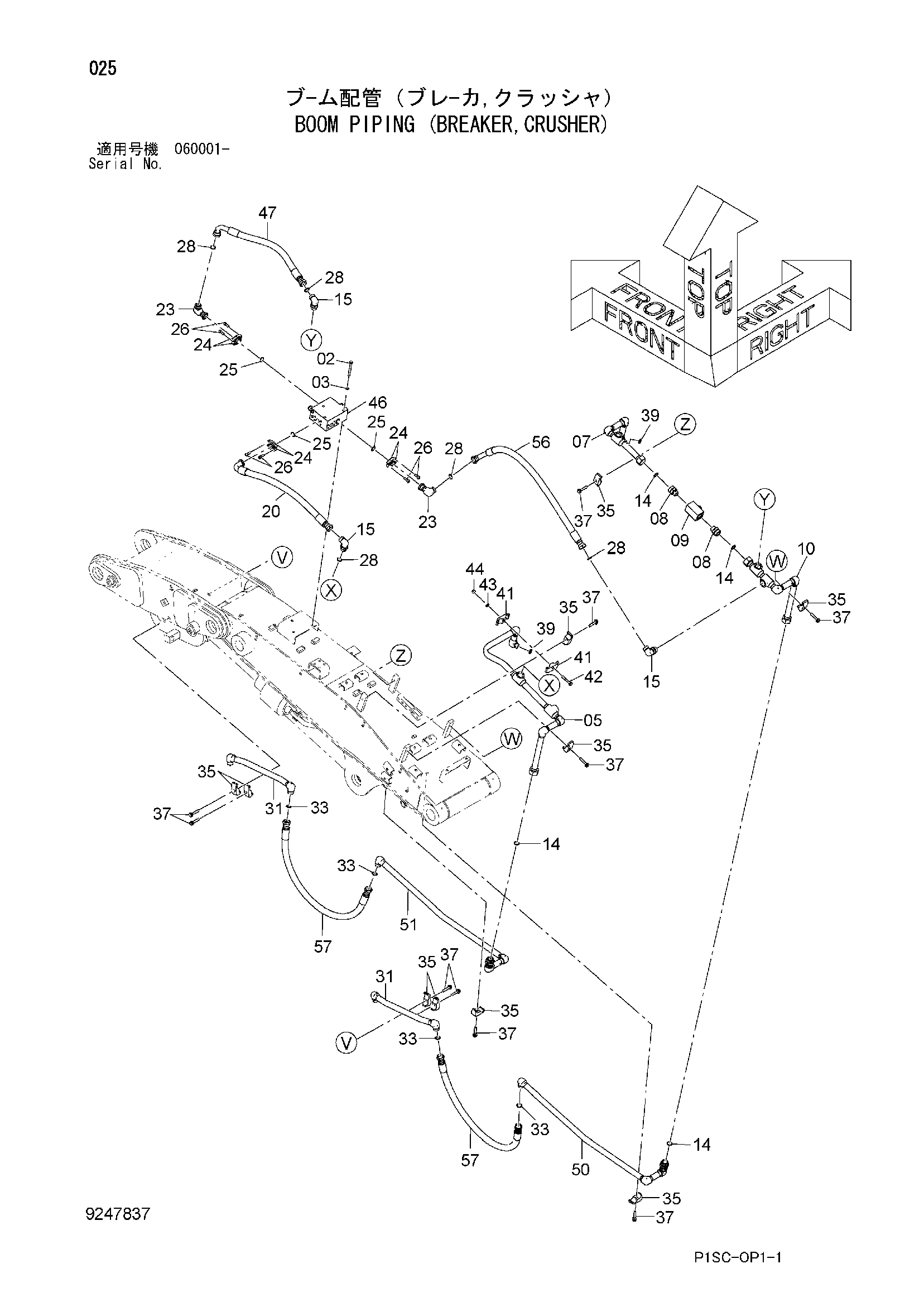

Стрела трубопроводы (гидромолот, гидроножницы) — HITACHI ZX135US
Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901002 | Болт | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 05 | 8099470 | Трубка | 1 |
| 07 | 8099468 | Трубка | 1 |
| 08 | A853180 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4432055 | Запорный клапан | 1 |
| 10 | 8099469 | Трубка | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 4 |
| 15 | A853388 | Угловой штуцер | 3 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4662623 | Шланг | 1 |
| 23 | 9755315 | Трубка | 2 |
| 24 | 962453 | Разъёмный фланец | 6 |
| 25 | 966993 | Уплотнительное кольцо | 3 |
| 26 | M341030 | Болт с внутренним шестигранником | 12 |
| 28 | 4187328 | Уплотнительное кольцо | 5 |
| 31 | 9763913 | Трубка | 2 |
| 33 | 4187328 | Уплотнительное кольцо | 4 |
| 35 | 4190127 | Хомут трубки | 10 |
| 37 | J271265 | Болт с шайбой | 10 |
| 37A | J901265 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 4187308 | Уплотнительное кольцо | 2 |
| 41 | 4189860 | Хомут трубки | 2 |
| 42 | J901275 | Болт | 1 |
| 43 | A590912 | Пружинная шайба | 1 |
| 44 | J950012 | Гайка | 1 |
| 46 | 9136005 | Клапан | 1 |
| 47 | 4639953 | Шланг | 1 |
| 50 | 8110950 | Трубка | 1 |
| 51 | 8110911 | Трубка | 1 |
| 56 | 4295302 | Шланг | 1 |
| 57 | 4678859 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
