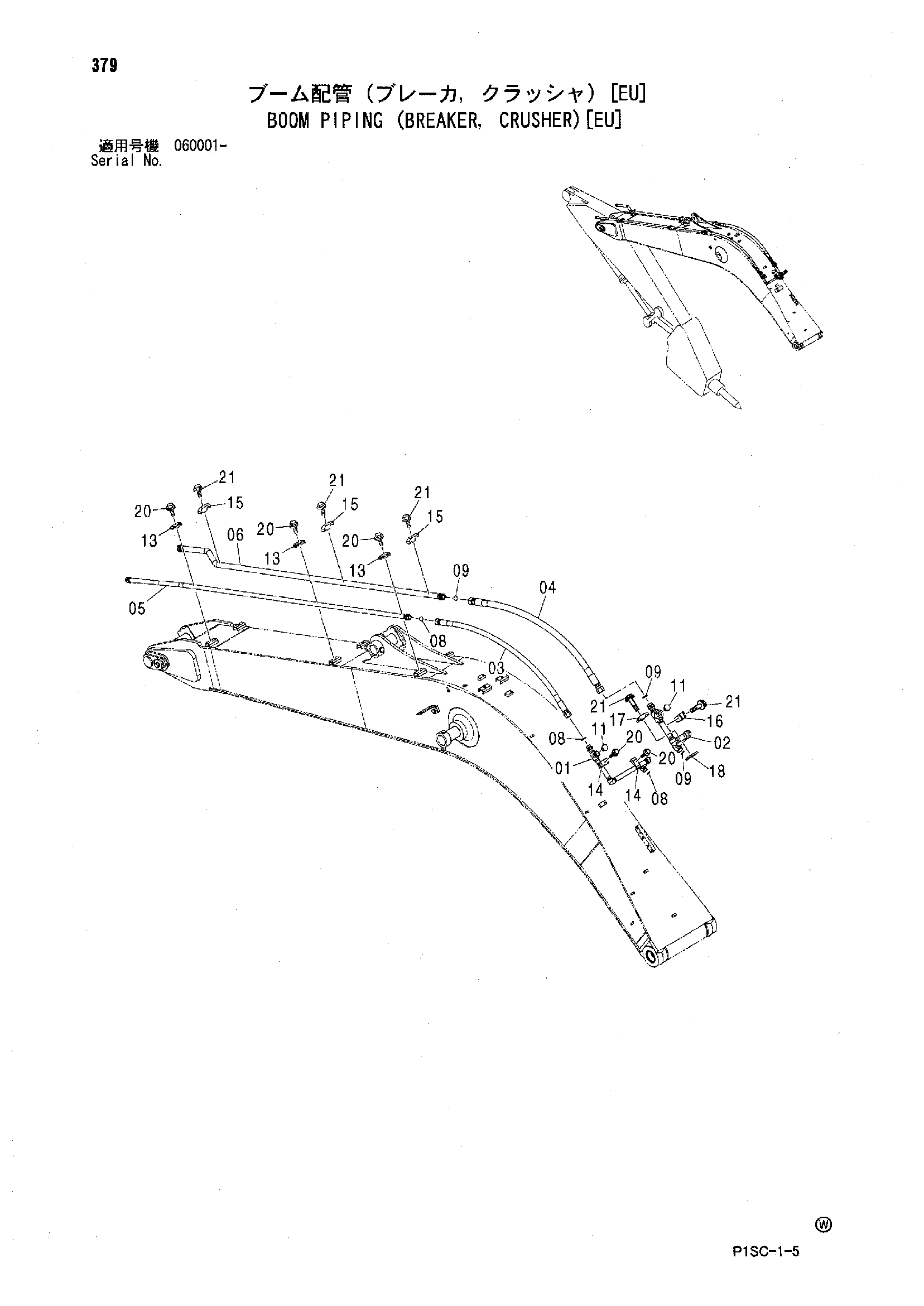

Стрела трубопроводы (гидромолот, гидроножницы)[EU] — HITACHI ZX135US
Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)[EU]» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот, гидроножницы)[EU] HITACHI ZX135US](/catalog-drawings/3f/3f245e32-9076-4453-af1d-ced37fa237c5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8085783 | Трубка | 1 |
| 02 | 8094145 | Трубка | 1 |
| 03 | 4250899 | Шланг | 1 |
| 04 | 4265832 | Шланг | 1 |
| 05 | 8082279 | Трубка | 1 |
| 06 | 8087760 | Трубка | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 3 |
| 09 | 4187328 | Уплотнительное кольцо | 3 |
| 11 | A885006 | Пробка | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4141806 | Хомут трубки | 3 |
| 14 | 4190126 | Хомут трубки | 2 |
| 15 | 4485222 | Хомут трубки | 3 |
| 16 | 4190127 | Хомут трубки | 1 |
| 17 | 4153488 | Хомут трубки | 1 |
| 18 | 9760754 | Седло винта | 1 |
| 20 | J011260 | Болт с шайбой | 5 |
| 20 | J271260 замена: J901260 | Болт с шайбой | 5 |
| 21 | J011270 | Болт с шайбой | 5 |
| 21 | J271270 замена: J901270 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
