Верхний рама трубопроводы (схеаринг-приоритй тип)<с-кк75-72-C> — HITACHI ZX135US

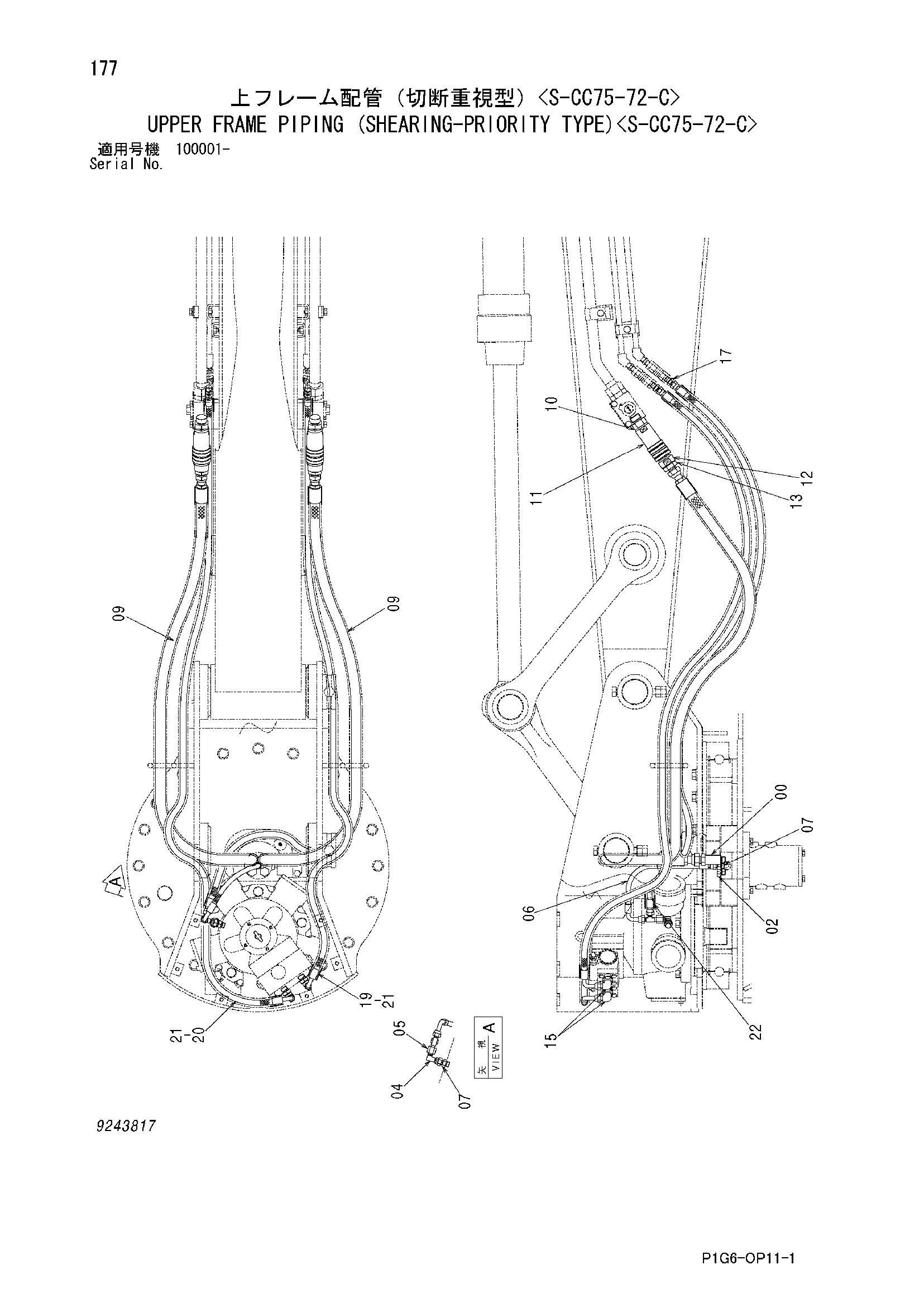

Заводская схема «Верхний рама трубопроводы (схеаринг-приоритй тип)<с-кк75-72-C>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4171400 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4174541 | Пробка | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4213401 | Шланг | 1 |
| 07 | 4200466 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4626232 | Шланг | 2 |
| 10 | 4371289 | Адаптер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 2 |
| 11 | 4455882 | Самоуплотняющееся соединение | 2 |
| 12 | 4455883 | Самоуплотняющееся соединение | 2 |
| 13 | 4129457 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4200471 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154652 | Адаптер | 3 |
| 19 | 4315354 | Шланг | 1 |
| 20 | 4306891 | Шланг | 1 |
| 21 | 4055170 | Защитный кожух | 2 |
| 22 | 4486180 | Шланг | 1 |
| 24 | 4222076 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
