Стрела трубопроводы — HITACHI ZX135US

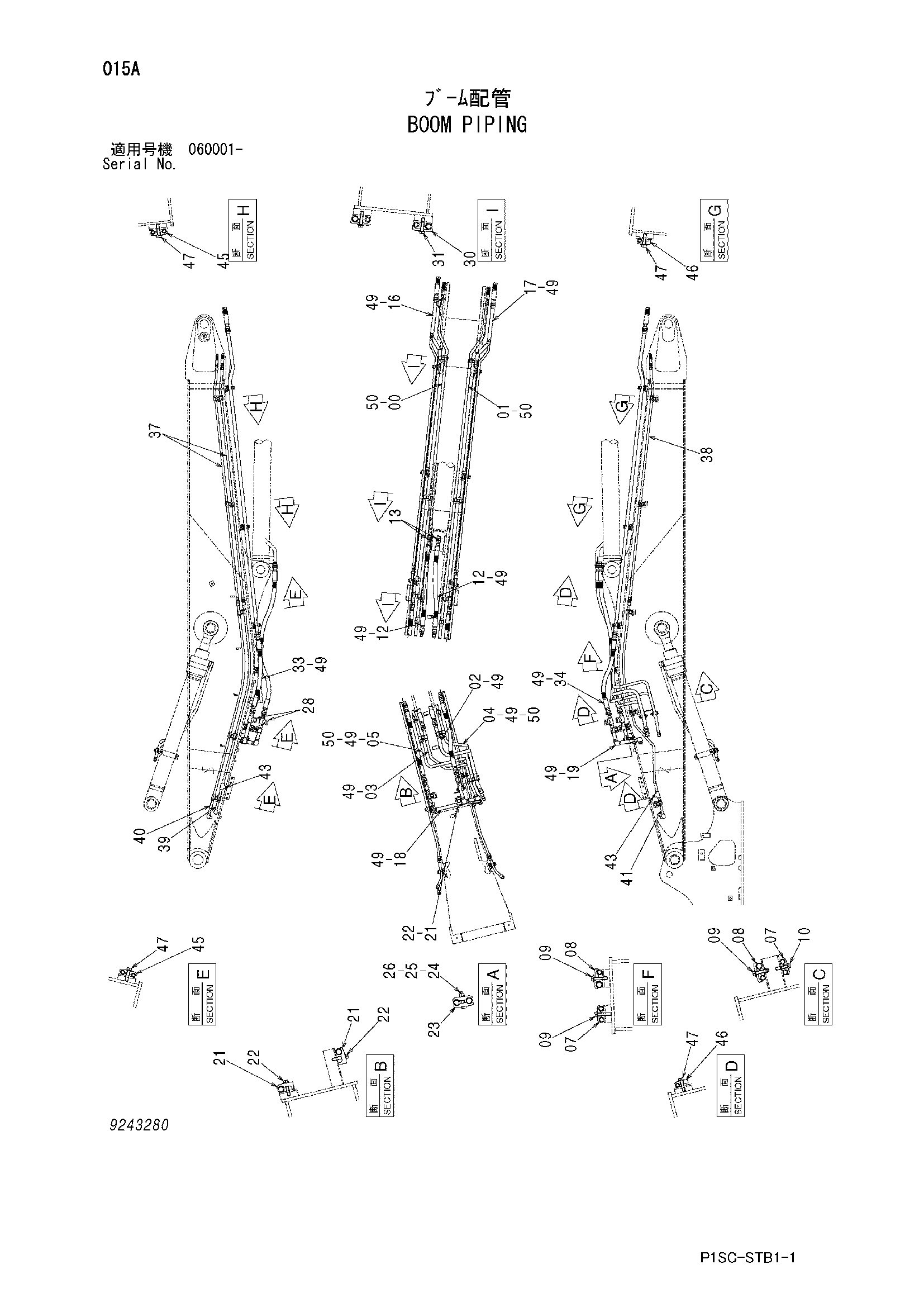

Заводская схема «Стрела трубопроводы» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8082947	Трубка	1
01	8081210	Трубка	1
02	8098185	Трубка	1
03	8098186	Трубка	1
04	8098187	Трубка	1
05	8098188	Трубка	1
07	4189858	Хомут трубки	2
08	4141806	Хомут трубки	2
09	J271260	Болт с шайбой	3
09A	J901260	Болт	1
09B	J222012	Шайба	1
10	J271255	Болт с шайбой	1
10A	J901255	Болт	1
10B	J222012	Шайба	1
12	4307644	Шланг	2
13	A853166	Адаптер	2
13A	4506424	Уплотнительное кольцо	1
16	8098179	Трубка	1
17	8098180	Трубка	1
18	8085783	Трубка	1
19	8098181	Трубка	1
21	4190126	Хомут трубки	3
22	J271260	Болт с шайбой	3
22A	J901260	Болт	1
22B	J222012	Шайба	1
23	4189859	Хомут трубки	2
24	J901265	Болт	1
25	J950012	Гайка	1
26	A590912	Пружинная шайба	1
28	4174542	Пробка	2
28A	4506424	Уплотнительное кольцо	1
30	4141806	Хомут трубки	6
31	J271260	Болт с шайбой	6
31A	J901260	Болт	1
31B	J222012	Шайба	1
33	4269007	Шланг	1
34	4384383	Шланг	1
37	8082280	Трубка	2
38	8082281	Трубка	1
39	8098183	Трубка	1
40	8098184	Трубка	1
41	8098182	Трубка	1
43	94-2023	Пробка	2
45	4189858	Хомут трубки	5
46	4190124	Хомут трубки	5
47	J271250	Болт с шайбой	10
47A	J901250	Болт	1
47B	J222012	Шайба	1
49	4187308	Уплотнительное кольцо	16
50	4138938	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
