HSB гидромолот трубопроводы — HITACHI ZX135US

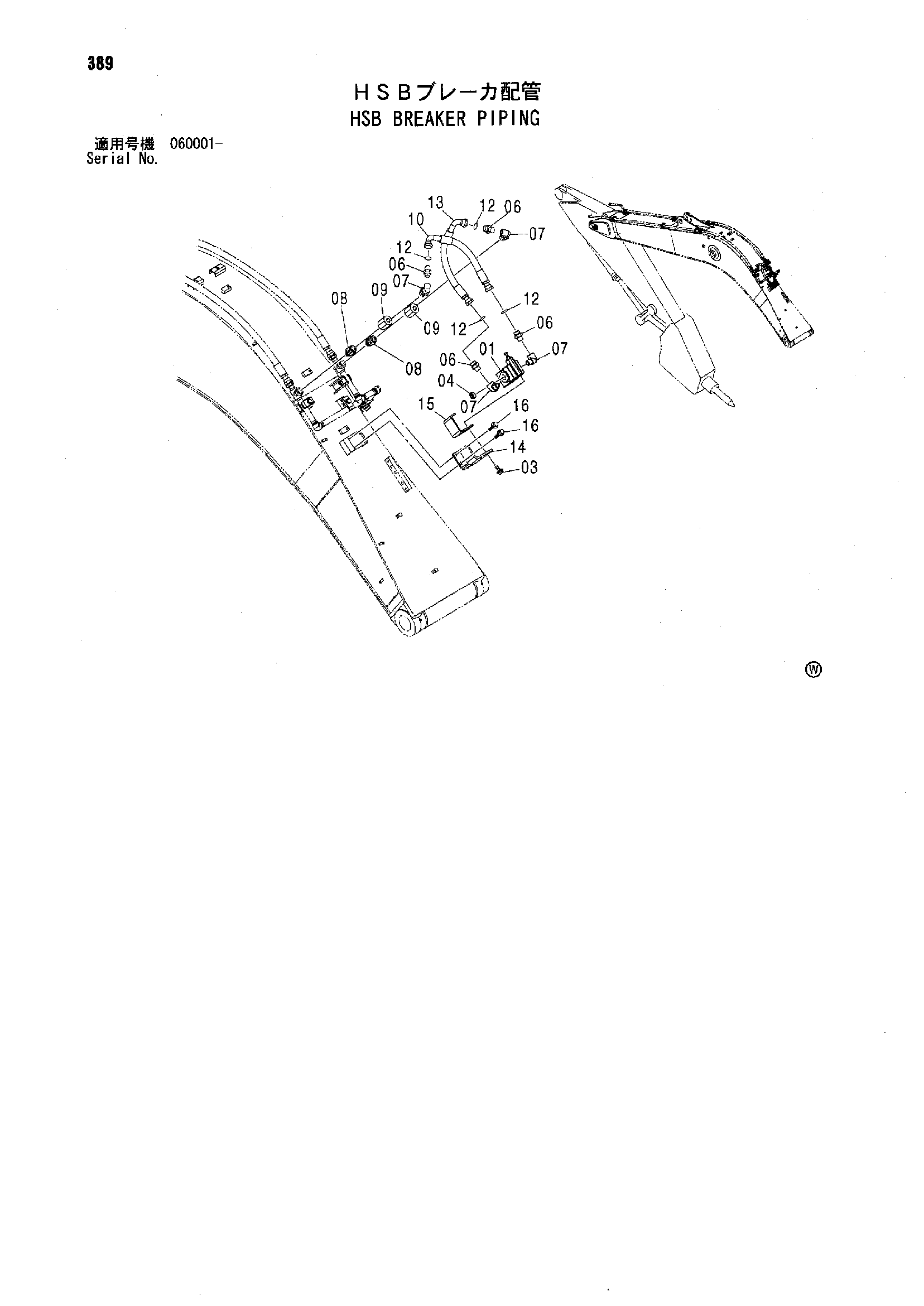

Заводская схема «HSB гидромолот трубопроводы» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 03 | J010825 | Болт с шайбой | 3 |
| 03 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 06 | 4208967 | Адаптер | 4 |
| 07 | 94-0633 | Угловой штуцер | 4 |
| 08 | 4208243 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 94-0678 | Разъём S | 2 |
| 10 | 4208454 | Шланг | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4304714 | Шланг | 1 |
| 14 | 4452184 | Кронштейн | 1 |
| 15 | 4399797 | Кронштейн | 1 |
| 16 | J011230 | Болт с шайбой | 4 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
