Дополнительный. шестерня насос трубопроводы — HITACHI ZX135US

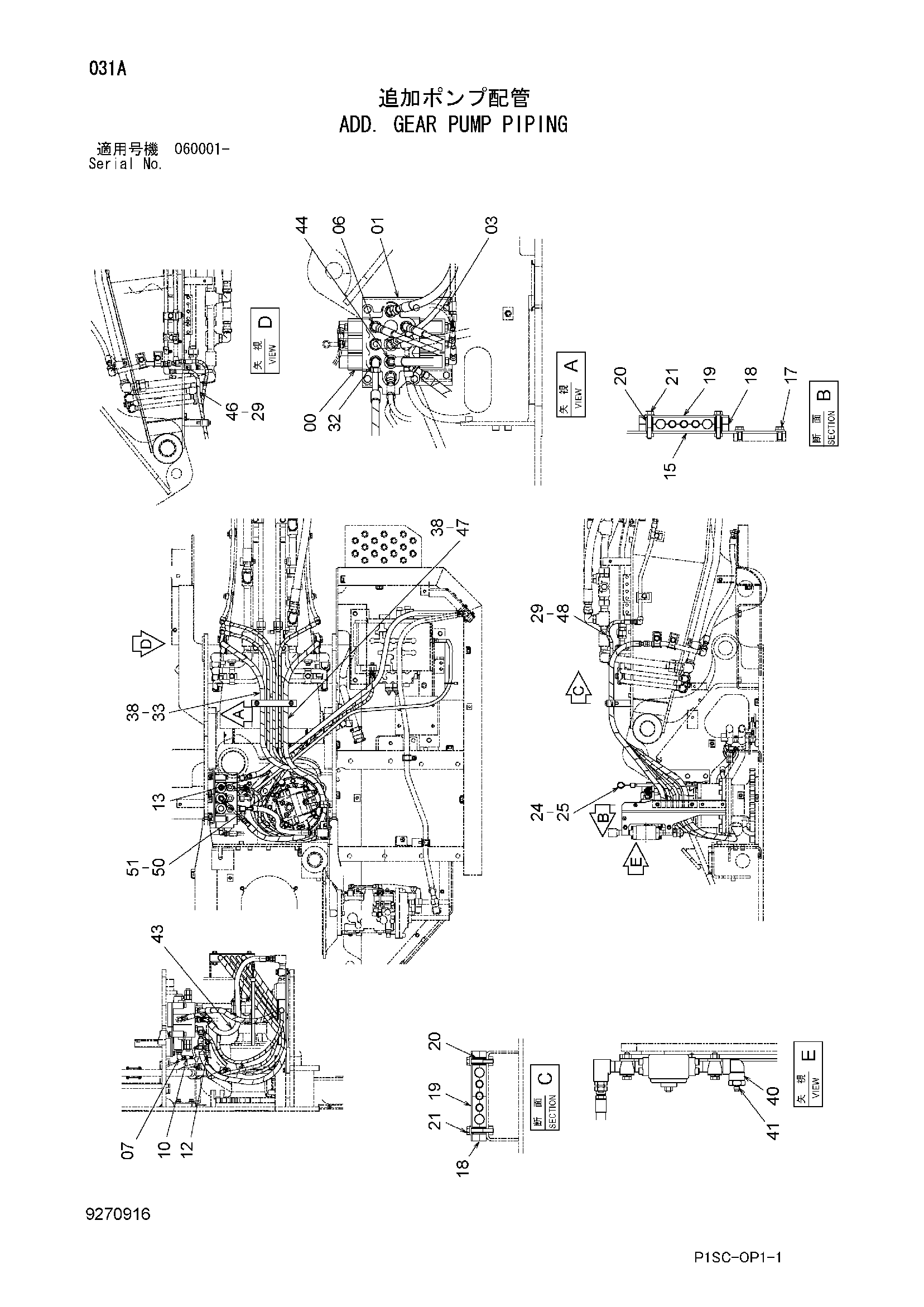

Заводская схема «Дополнительный. шестерня насос трубопроводы» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4662806 | Гидрораспределитель | 1 |
| 01 | 8088004 | Кронштейн | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | A852243 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852332 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4472855 | Шланг | 1 |
| 12 | 4208909 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 8105677 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4662820 | Хомут шланга | 4 |
| 19 | 4662814 | Пластина | 2 |
| 20 | 4457243 | Проставка | 4 |
| 21 | J271060 | Болт с шайбой | 4 |
| 21A | J901060 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4264452 | Трубка | 1 |
| 25 | 3074223 | Указатель уровня | 1 |
| 29 | 4327293 | Защитный кожух | 9 |
| 32 | A852344 | Угловой штуцер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4285811 | Шланг | 1 |
| 38 | 4327294 | Защитный кожух | 15 |
| 40 | 9767988 | Трубка | 1 |
| 41 | 4380616 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4676159 | Шланг | 1 |
| 44 | A852134 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4464489 | Шланг | 2 |
| 47 | 4271410 | Шланг | 1 |
| 48 | 4630439 | Шланг | 1 |
| 50 | 4255227 | Трубка | 1 |
| 51 | 4298608 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
