Вспомогательный трубопроводы (стрела) — HITACHI ZX135US

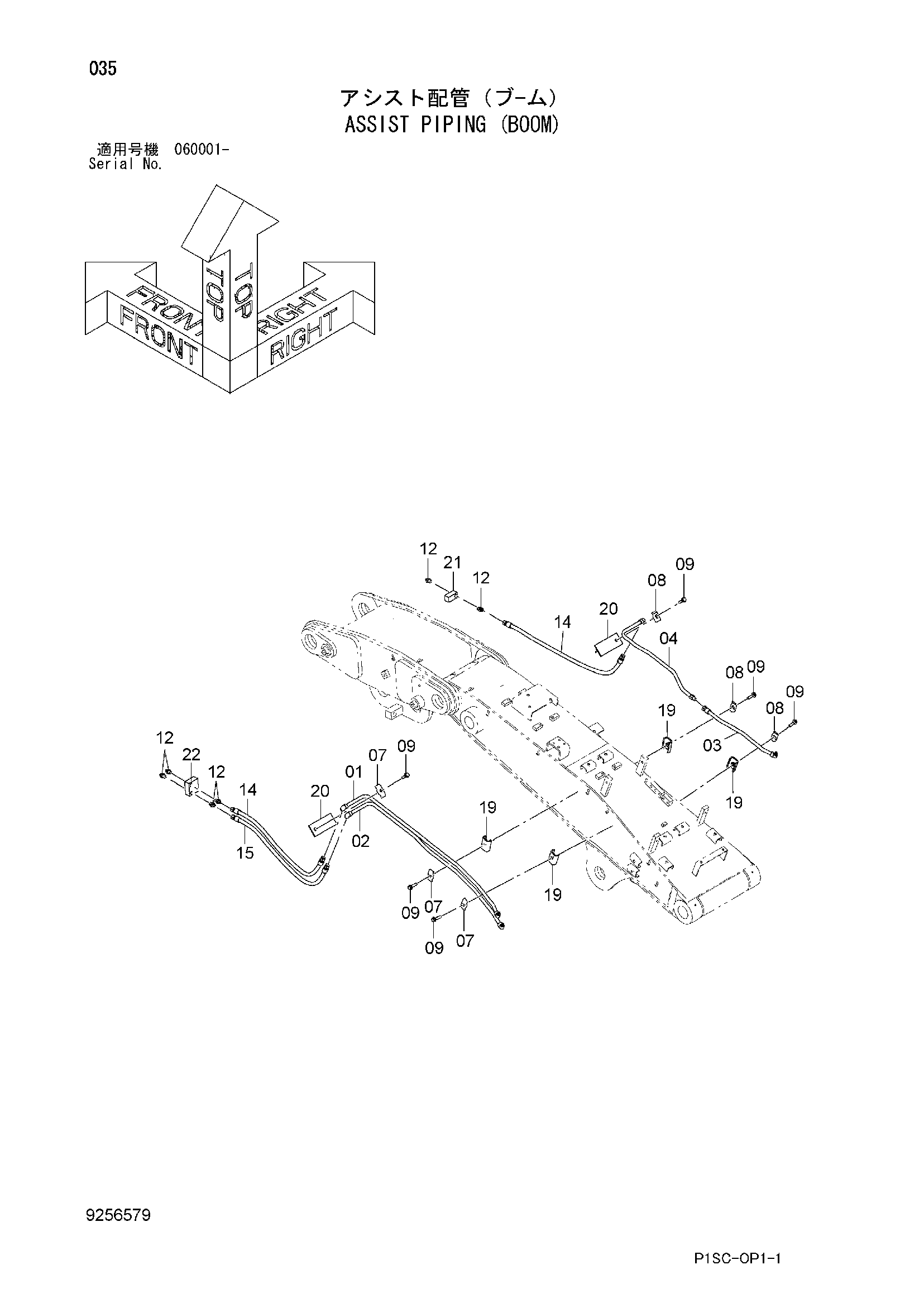

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101708 | Трубка | 1 |
| 02 | 8100753 | Трубка | 1 |
| 03 | 8102709 | Трубка | 1 |
| 04 | 8102710 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 3 |
| 08 | 4190124 | Хомут трубки | 3 |
| 09 | J271250 | Болт с шайбой | 6 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4154652 | Адаптер | 6 |
| 14 | 4429132 | Шланг | 2 |
| 15 | 4644512 | Шланг | 1 |
| 19 | 9749939 | Седло винта | 4 |
| 20 | 9763568 | Кронштейн | 2 |
| 21 | 4639397 | Блок | 1 |
| 22 | 4639398 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
