Скольжение рукоять <120, 135US> — HITACHI ZX135US

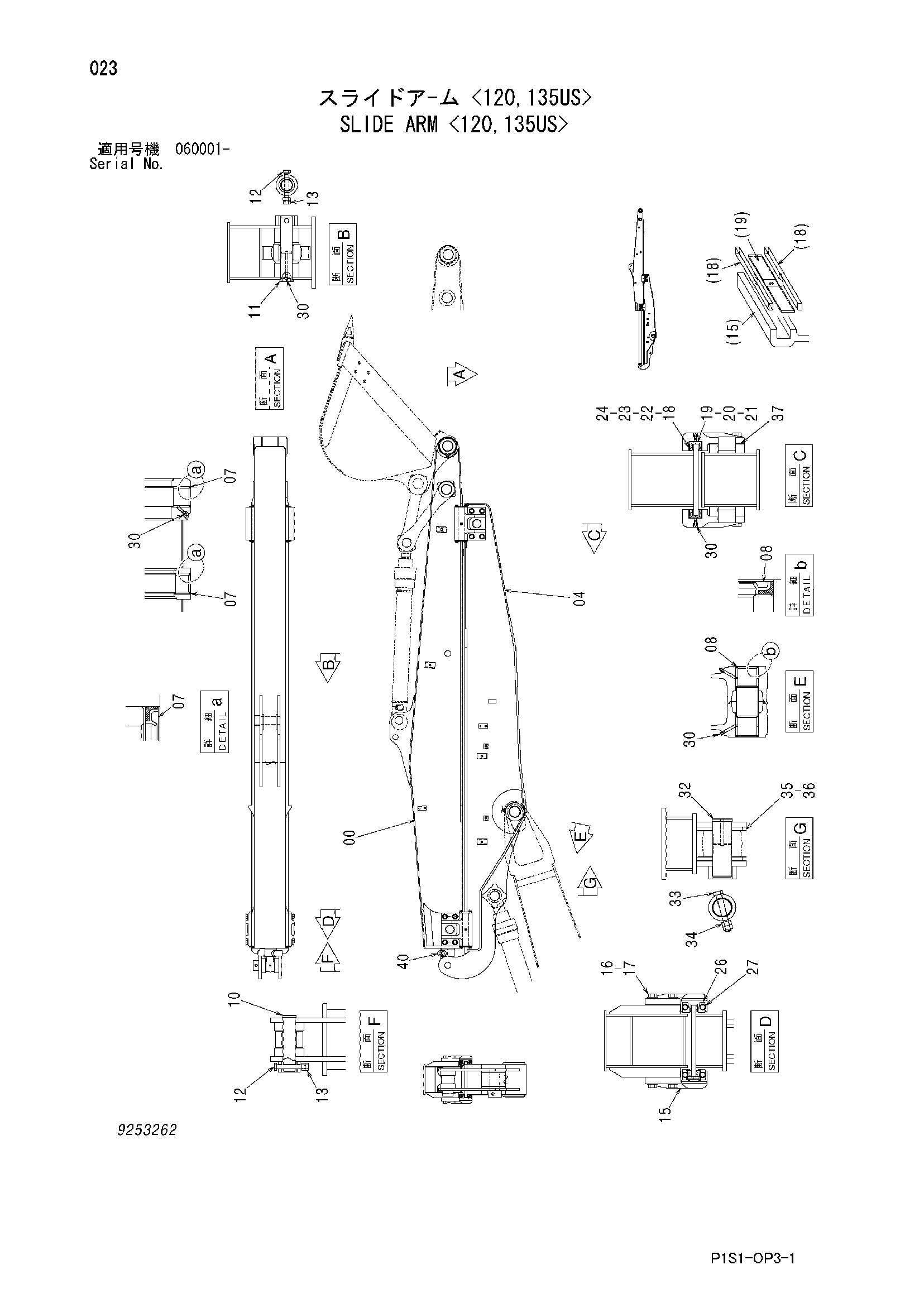

Заводская схема «Скольжение рукоять <120, 135US>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048991 | Рукоять верхний | 1 |
| 04 | 7048992 | Рукоять нижний | 1 |
| 07 | 4065687 | Пылезащитное уплотнение | 4 |
| 08 | 4084578 | Пылезащитное уплотнение | 2 |
| 10 | 4624333 | Палец | 1 |
| 11 | 3102988 | Палец | 1 |
| 12 | 4435123 | Стопорный палец | 2 |
| 13 | J950016 | Гайка | 4 |
| 15 | 2052698 | Опора | 4 |
| 16 | J911860 | Болт | 16 |
| 17 | J222018 | Шайба | 16 |
| 18 | 4624334 | Пластина скольжение | 8 |
| 19 | 4624335 | Пластина скольжение | 4 |
| 20 | 4624336 | Регулировочная шайба 0.6mm | 8 |
| 21 | 4624337 | Регулировочная шайба 1.0mm | 4 |
| 22 | 4624338 | Регулировочная шайба 0.3mm | 4 |
| 23 | 4624339 | Регулировочная шайба 0.6mm | 8 |
| 24 | 4624340 | Регулировочная шайба 1.0mm | 8 |
| 26 | 9763063 | Ограничитель | 8 |
| 27 | J271030 | Болт с шайбой | 16 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | J75481 | Пресс-маслёнка | 9 |
| 32 | 3091546 | Палец | 1 |
| 33 | 4435125 | Стопорный палец | 1 |
| 34 | J950020 | Гайка | 2 |
| 35 | 4444288 | Упорная пластина 1.0mm | 2 |
| 36 | 4444289 | Упорная пластина 2.0mm | 1 |
| 37 | 4667387 | Регулировочная шайба 0.6mm | 4 |
| 40 | 4624332 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
