Гидролинии рабочего оборудования (рукоять)<120, 135US> — HITACHI ZX135US

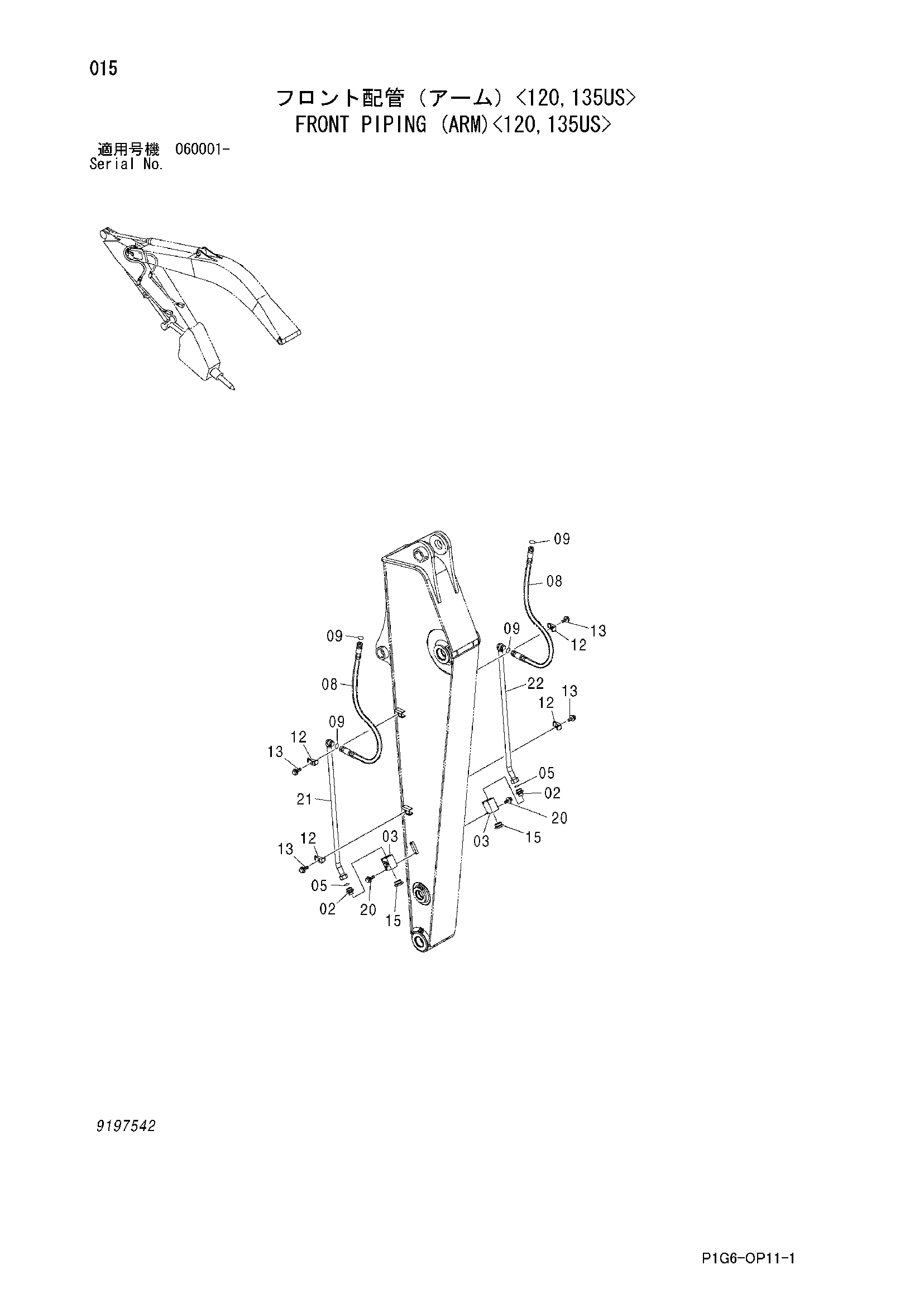

Заводская схема «Гидролинии рабочего оборудования (рукоять)<120, 135US>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4303121 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | J271260 | Болт с шайбой | 4 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J271080 | Болт с шайбой | 4 |
| 20A | J901080 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 8083834 | Трубка | 1 |
| 22 | 8084096 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
