Пилотные гидролинии (отвал)(1) — HITACHI ZX135US

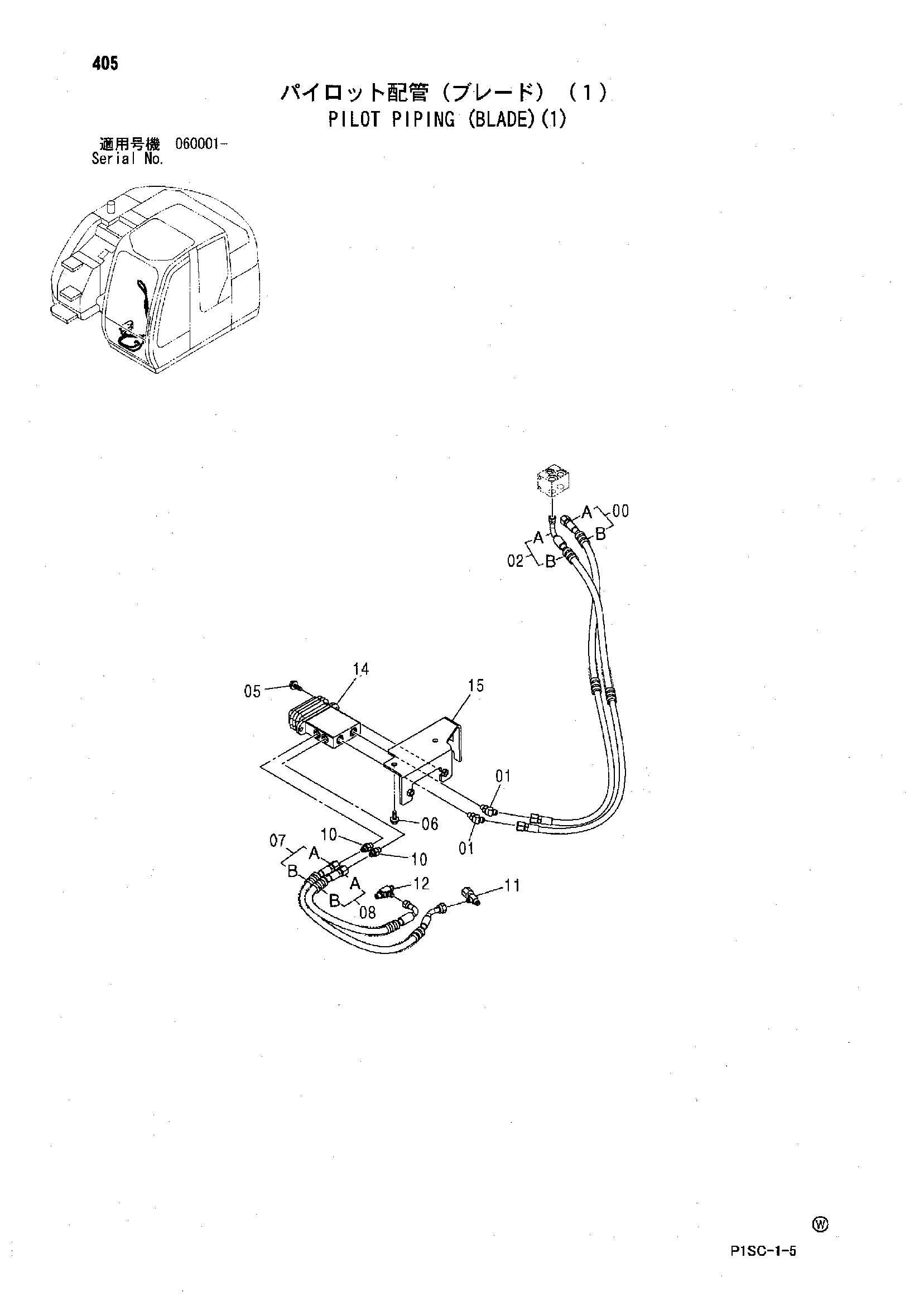

Заводская схема «Пилотные гидролинии (отвал)(1)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9201413 | Шланг в сборе | 1 |
| 00A | 4375299 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | A852223 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9201414 | Шланг в сборе | 1 |
| 02A | 4382135 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 05 | J021030 | Болт с шайбой | 2 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 06 | J021025 | Болт с шайбой | 2 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 07 | 9201415 | Шланг в сборе | 1 |
| 07A | 4446528 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 9203779 | Шланг в сборе | 1 |
| 08A | 4457503 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 10 | A852123 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 12 | A852423 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4357586 | Пилотный клапан | 1 |
| 15 | 8083349 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
