Основные гидролинии (2P-BOOM) — HITACHI ZX135US

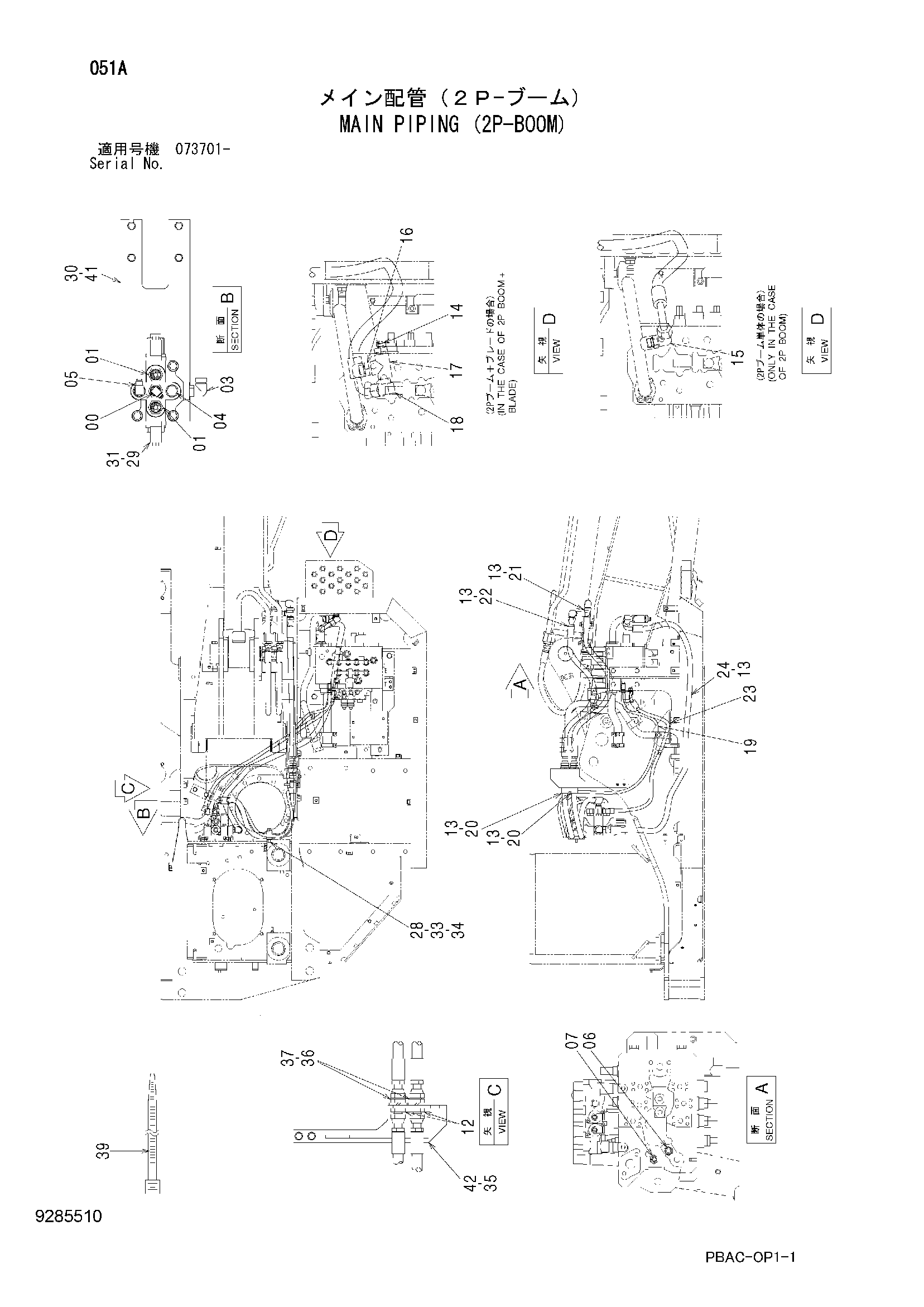

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4197530 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A853346 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852134 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4276965 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4257877 | Адаптер | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 8 |
| 14 | 4317015 | Адаптер | 1 |
| 15 | A853366 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4208243 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 94-0663 | Тройник | 1 |
| 18 | 4272267 | Угловой штуцер | 1 |
| 19 | 9280284 | Шланг в сборе | 1 |
| 19A | 4470139 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 5 |
| 20 | 4319119 | Шланг | 2 |
| 21 | 9285774 | Шланг в сборе | 1 |
| 21A | 4612980 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 4 |
| 22 | 9285775 | Шланг в сборе | 1 |
| 22A | 4650217 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 4 |
| 23 | 9285777 | Шланг в сборе | 1 |
| 23A | 4679029 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 3 |
| 24 | 9203636 | Шланг в сборе | 1 |
| 24A | 4389007 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 4 |
| 28 | J271280 | Болт с шайбой | 1 |
| 28A | J901280 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4478056 | Гидрораспределитель | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271280 | Болт с шайбой | 3 |
| 31A | J901280 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4285722 | Резиновая прокладка | 1 |
| 34 | 4285723 | Хомут трубки | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4257876 | Гайка | 2 |
| 37 | A590930 | Пружинная шайба | 2 |
| 39 | 4121859 | Ленточный зажим | 5 |
| 41 | 8112158 | Кронштейн | 1 |
| 42 | 8112839 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
