Стрела — HITACHI ZX135US

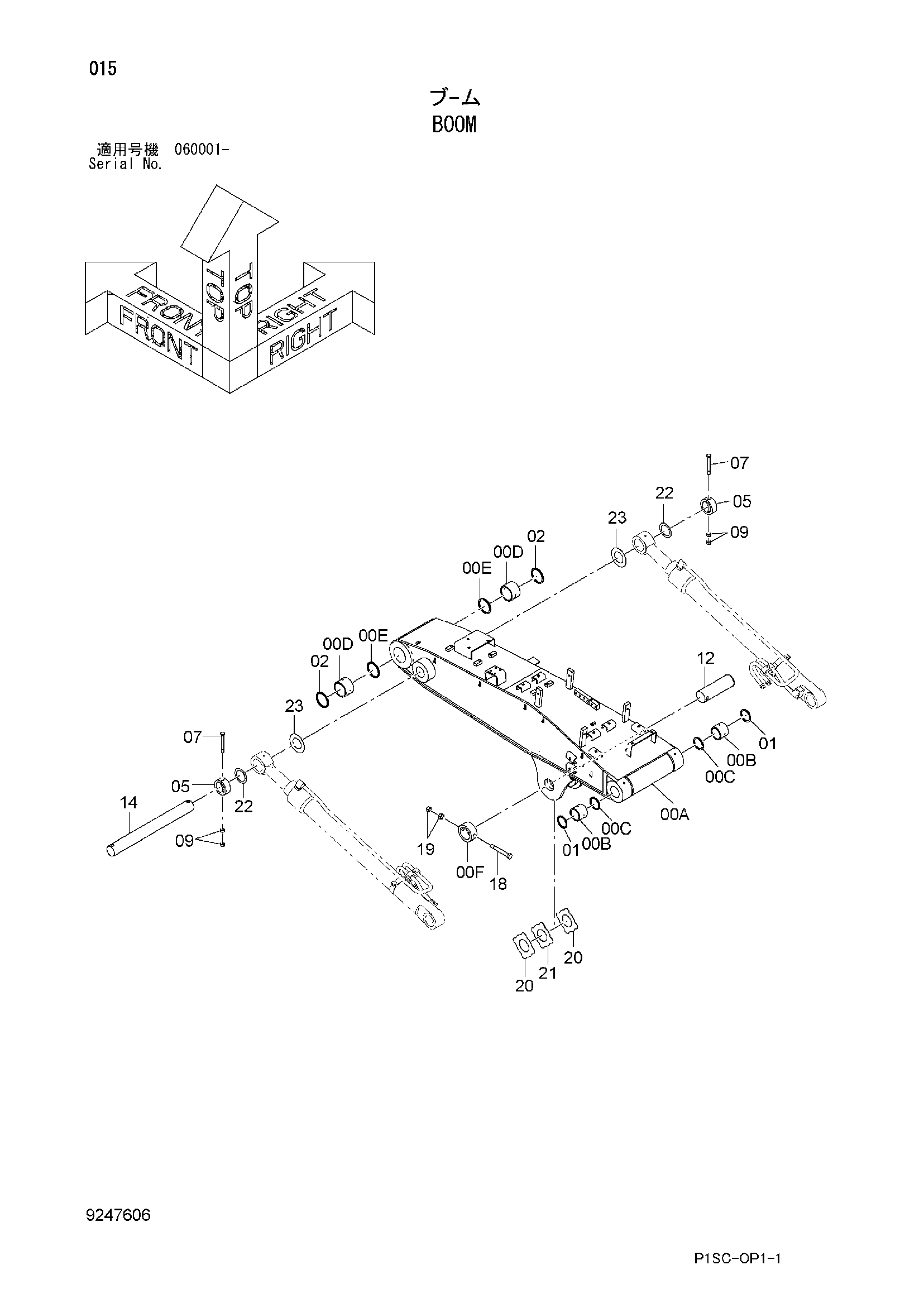

Заводская схема «Стрела» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047768 | Стрела нижний | 1 |
| 00A | 5009865 | Стрела нижний | 1 |
| 00B | 4443878 | Втулка | 2 |
| 00C | 4084578 | Пылезащитное уплотнение | 2 |
| 00D | 4443881 | Втулка | 2 |
| 00E | 4057901 | Пылезащитное уплотнение | 2 |
| 00F | 4434953 | Ограничитель | 1 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 4435239 | Ограничитель | 2 |
| 07 | 4435124 | Стопорный палец | 2 |
| 09 | J950016 | Гайка | 4 |
| 12 | 3104102 | Палец | 1 |
| 14 | 3095735 | Палец | 1 |
| 18 | 4435126 | Стопорный палец | 1 |
| 19 | J950020 | Гайка | 2 |
| 20 | 4444286 | Упорная пластина 1.0mm | 2 |
| 21 | 4444287 | Упорная пластина 2.0mm | 1 |
| 22 | 4444754 | Упорная пластина 1.0mm | 2 |
| 23 | 4450011 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
