Отвал трубопроводы — HITACHI ZX135US

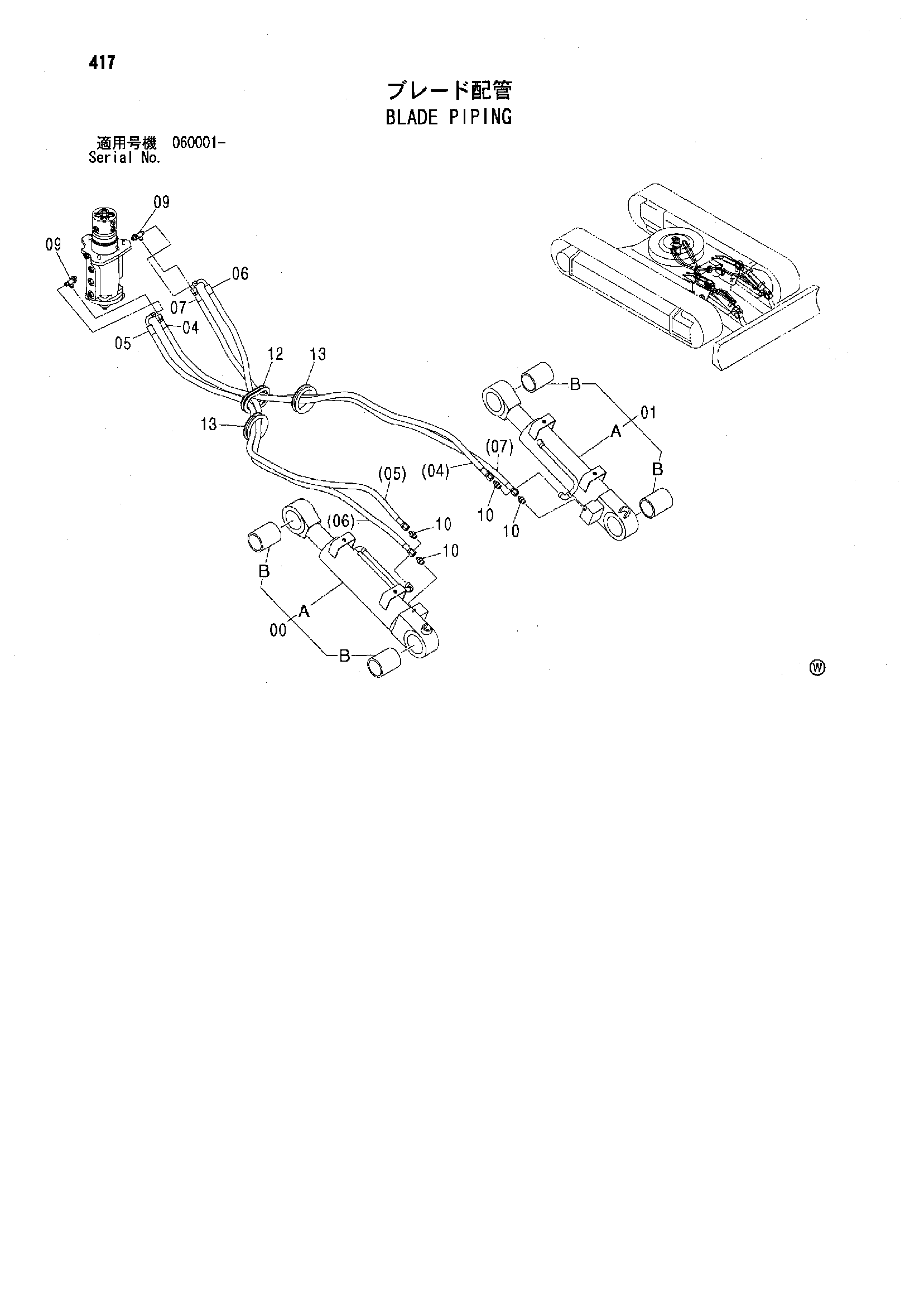

Заводская схема «Отвал трубопроводы» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9187648 | Гидроцилиндр. отвал (правый) | 1 |
| 00A | 4432510 | Гидроцилиндр. отвал | 1 |
| 00B | 4432511 | Втулка | 2 |
| 01 | 9187647 | Гидроцилиндр. отвал (левый) | 1 |
| 01A | 4432509 | Гидроцилиндр. отвал | 1 |
| 01B | 4432511 | Втулка | 2 |
| 04 | 4432764 | Шланг | 1 |
| 05 | 4432763 | Шланг | 1 |
| 06 | 4432765 | Шланг | 1 |
| 07 | 4432766 | Шланг | 1 |
| 09 | A852433 | Тройник | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4334566 | Резиновая втулка | 1 |
| 13 | 4201986 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
