Верхний стрела — HITACHI ZX135US

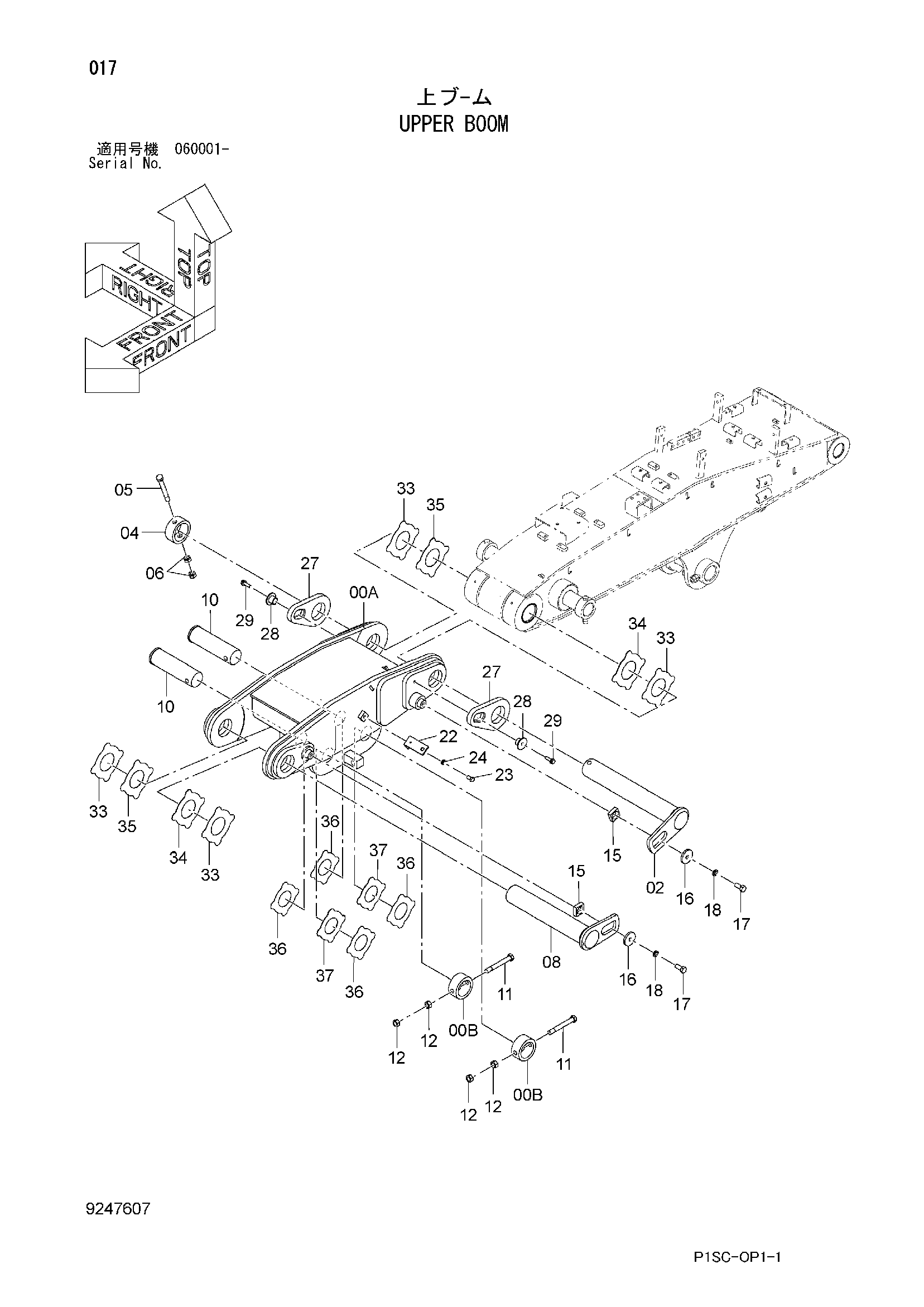

Заводская схема «Верхний стрела» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099352 | Стрела верхний | 1 |
| 00A | 6023410 | Стрела верхний | 1 |
| 00B | 4434953 | Ограничитель | 2 |
| 02 | 8099353 | Палец | 1 |
| 04 | 4067720 | Ограничитель | 1 |
| 05 | 4435126 | Стопорный палец | 1 |
| 06 | J950020 | Гайка | 2 |
| 08 | 8102161 | Палец | 1 |
| 10 | 3088575 | Палец | 2 |
| 11 | 4435126 | Стопорный палец | 2 |
| 12 | J950020 | Гайка | 4 |
| 15 | 4424425 | Блок | 2 |
| 16 | 4426128 | Пластина | 2 |
| 17 | J921840 | Болт | 2 |
| 18 | J257218 | Пружинная шайба | 2 |
| 22 | 4224631 | Кронштейн | 1 |
| 23 | J901425 | Болт | 1 |
| 24 | A590914 | Пружинная шайба | 1 |
| 27 | 4631631 | Кронштейн | 2 |
| 28 | 9763871 | Ограничитель | 2 |
| 29 | J271245 | Болт с шайбой | 2 |
| 29A | J901245 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 33 | 4444284 | Упорная пластина 1.0mm | 4 |
| 34 | 4444285 | Упорная пластина 2.0mm | 2 |
| 35 | 4460370 | Упорная пластина 1.5mm | 2 |
| 36 | 4444286 | Упорная пластина 1.0mm | 4 |
| 37 | 4444287 | Упорная пластина 2.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
