HSB общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX135US

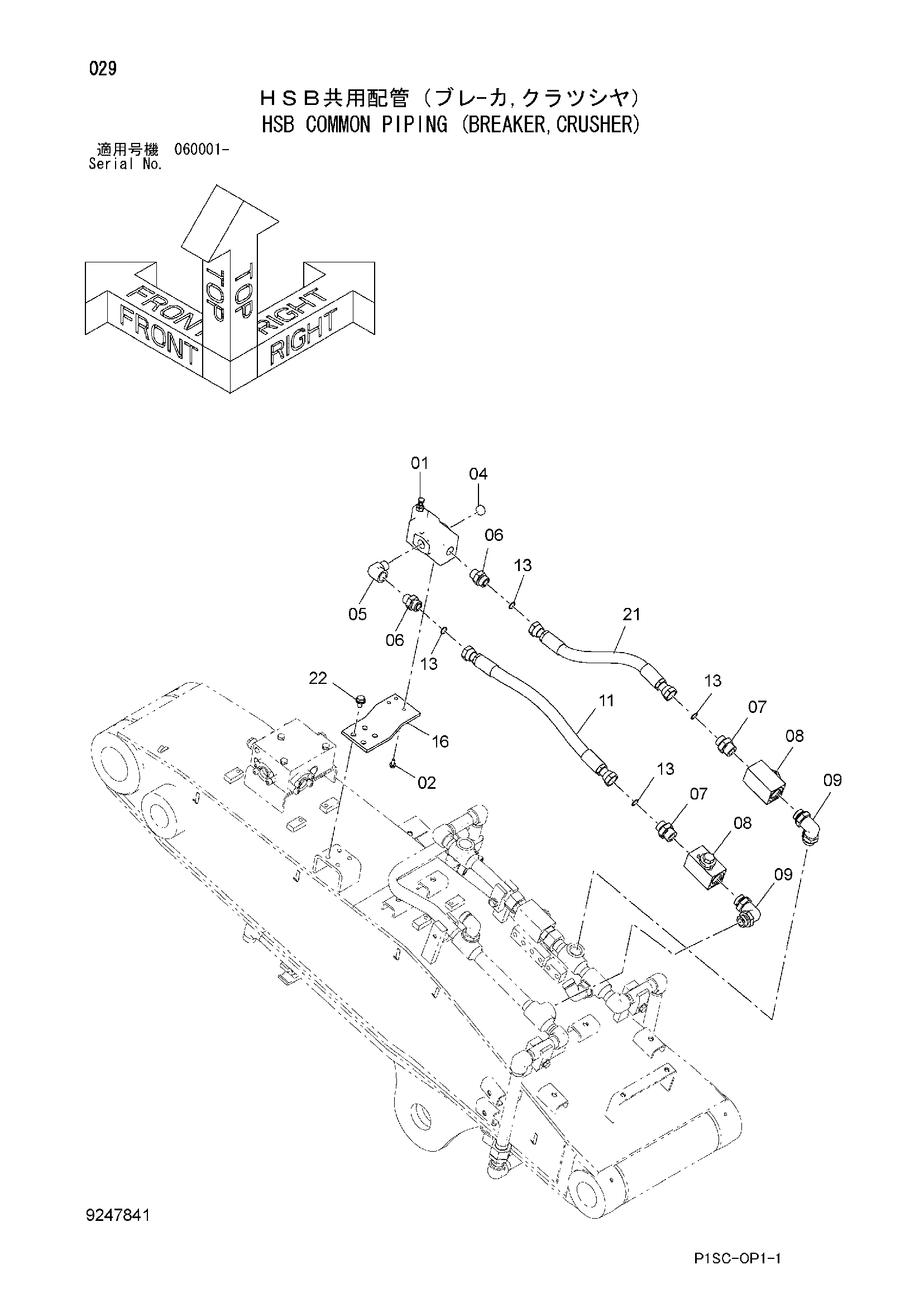

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J260820 | Болт с шайбой | 3 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | A853186 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4432055 | Запорный клапан | 2 |
| 09 | 4612411 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4411167 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4632398 | Кронштейн | 1 |
| 21 | 4344225 | Шланг | 1 |
| 22 | J271225 | Болт с шайбой | 4 |
| 22A | J901225 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
