Гидролинии рабочего оборудования (стрела)<135US> — HITACHI ZX135US

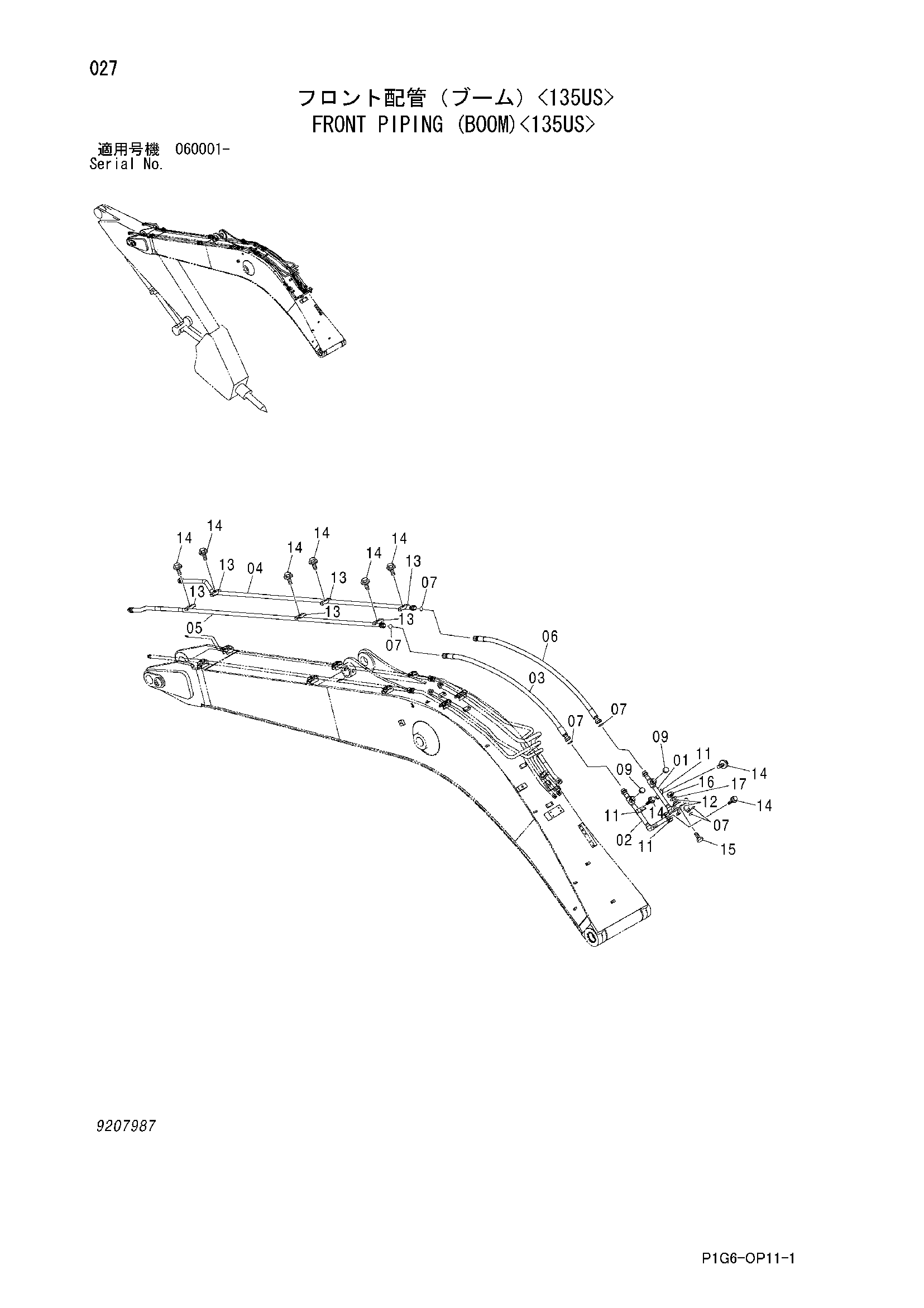

Заводская схема «Гидролинии рабочего оборудования (стрела)<135US>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8085782 | Трубка | 1 |
| 02 | 8085783 | Трубка | 1 |
| 03 | 4250899 | Шланг | 1 |
| 04 | 8082278 | Трубка | 1 |
| 05 | 8082279 | Трубка | 1 |
| 06 | 4265833 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4190126 | Хомут трубки | 3 |
| 12 | 4053596 | Хомут трубки | 2 |
| 13 | 4141806 | Хомут трубки | 6 |
| 14 | J271260 | Болт с шайбой | 9 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J901265 | Болт | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
