Дополнительный. шестерня насос трубопроводы <135US> — HITACHI ZX135US

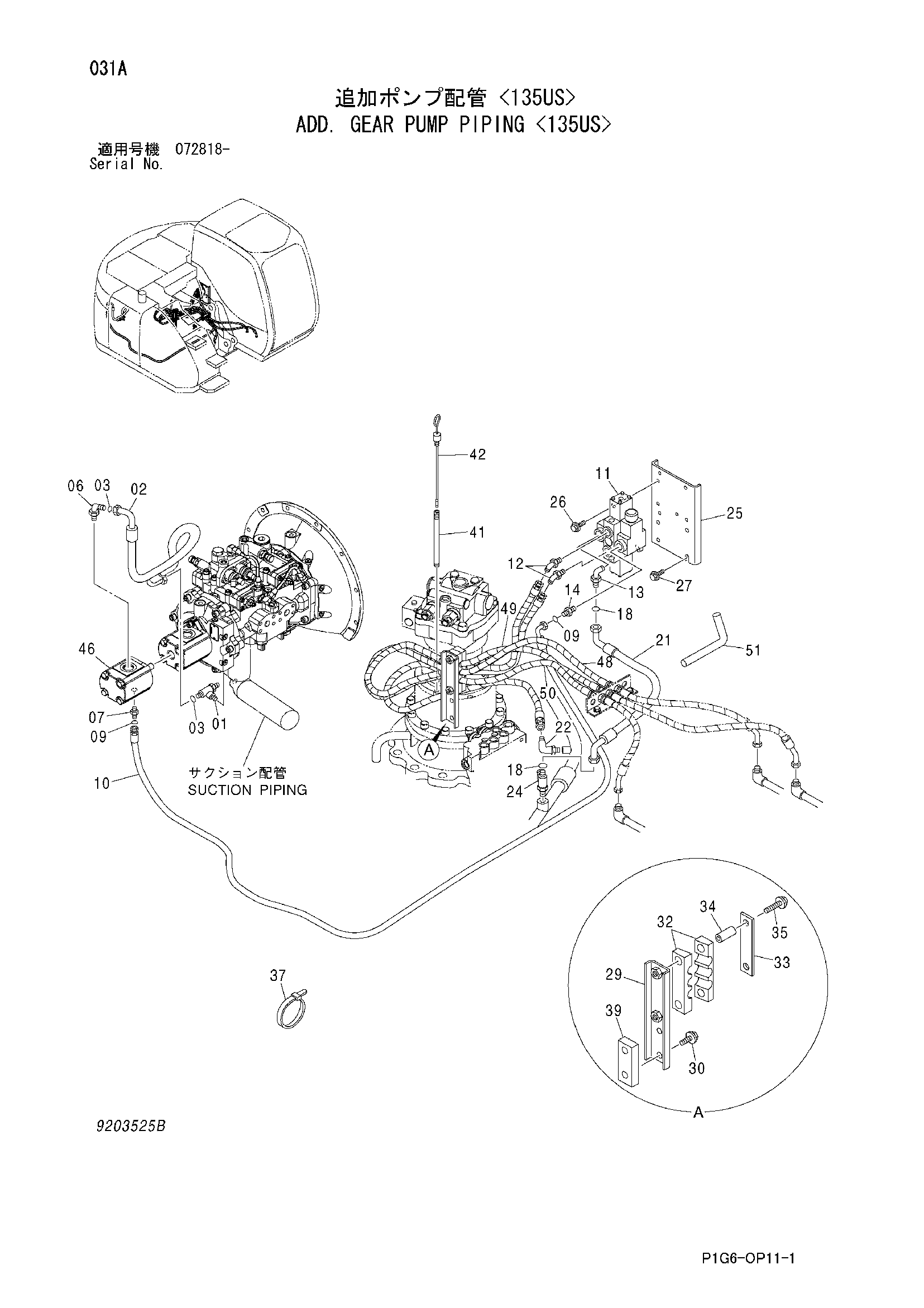

Заводская схема «Дополнительный. шестерня насос трубопроводы <135US>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853566 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4451527 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4461497 | Шланг | 1 |
| 11 | 4297173 | Гидрораспределитель | 1 |
| 12 | A852243 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853366 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853144 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4466688 | Шланг | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A853466 | Тройник | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 8083333 | Кронштейн | 1 |
| 26 | J271035 | Болт с шайбой | 3 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 9756907 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 37 | 4055312 | Ленточный зажим | 5 |
| 39 | 4250467 | Седло винта | 1 |
| 41 | 4264452 | Трубка | 1 |
| 42 | 3074223 | Указатель уровня | 1 |
| 46 | 9218031 | Шестерённый насос | 1 |
| 48 | 9255188 | Шланг в сборе | 1 |
| 48A | 4642952 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 5 |
| 49 | 9255190 | Шланг в сборе | 1 |
| 49A | 4642954 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 3 |
| 50 | 9255186 | Шланг в сборе | 1 |
| 50A | 4642950 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 3 |
| 51 | 4643025 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
