Передний головка фонарь (4 фонарь)[EU] — HITACHI ZX135US
Заводская схема «Передний головка фонарь (4 фонарь)[EU]» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.

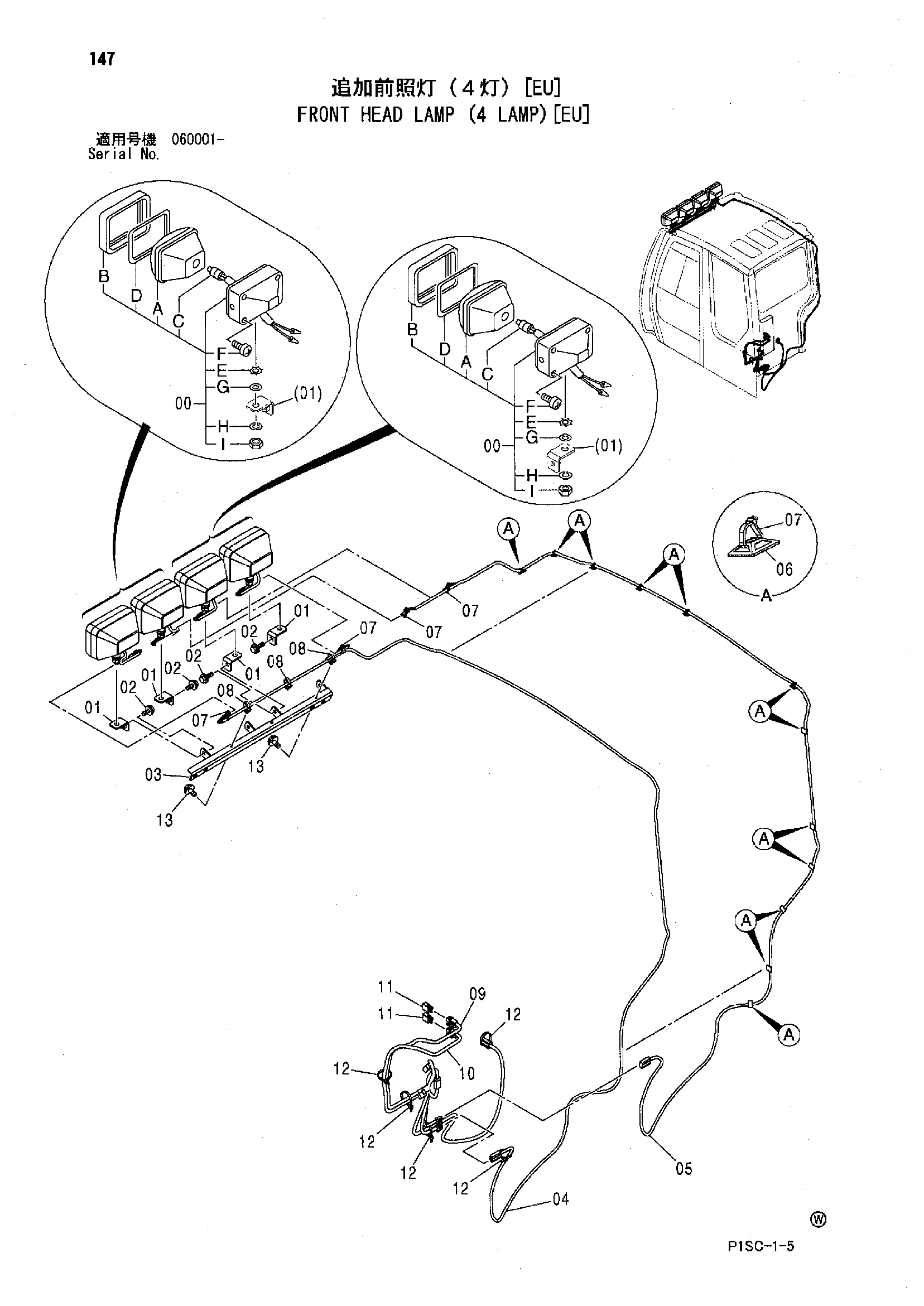

![Схема Передний головка фонарь (4 фонарь)[EU] HITACHI ZX135US](/catalog-drawings/7b/7b7291f5-fcd5-4d42-a0e8-c593924c55f7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 4 |
| 00 | 4326800 | Фонарь головка в сборе | 4 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 9756005 | Кронштейн | 4 |
| 02 | J051030 | Болт с шайбой | 4 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 03 | 8092510 | Кронштейн | 1 |
| 04 | 4602048 | Жгут проводов | 1 |
| 05 | 4456615 | Жгут проводов | 1 |
| 06 | 4289709 | Опора | 12 |
| 07 | 4605834 | Ленточный зажим | 16 |
| 08 | 4254600 | Зажим | 3 |
| 09 | 4604692 | Жгут проводов | 1 |
| 10 | 3092402 | Жгут проводов | 1 |
| 11 | 4436534 | Реле | 2 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 13 | J051025 | Болт с шайбой | 4 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
