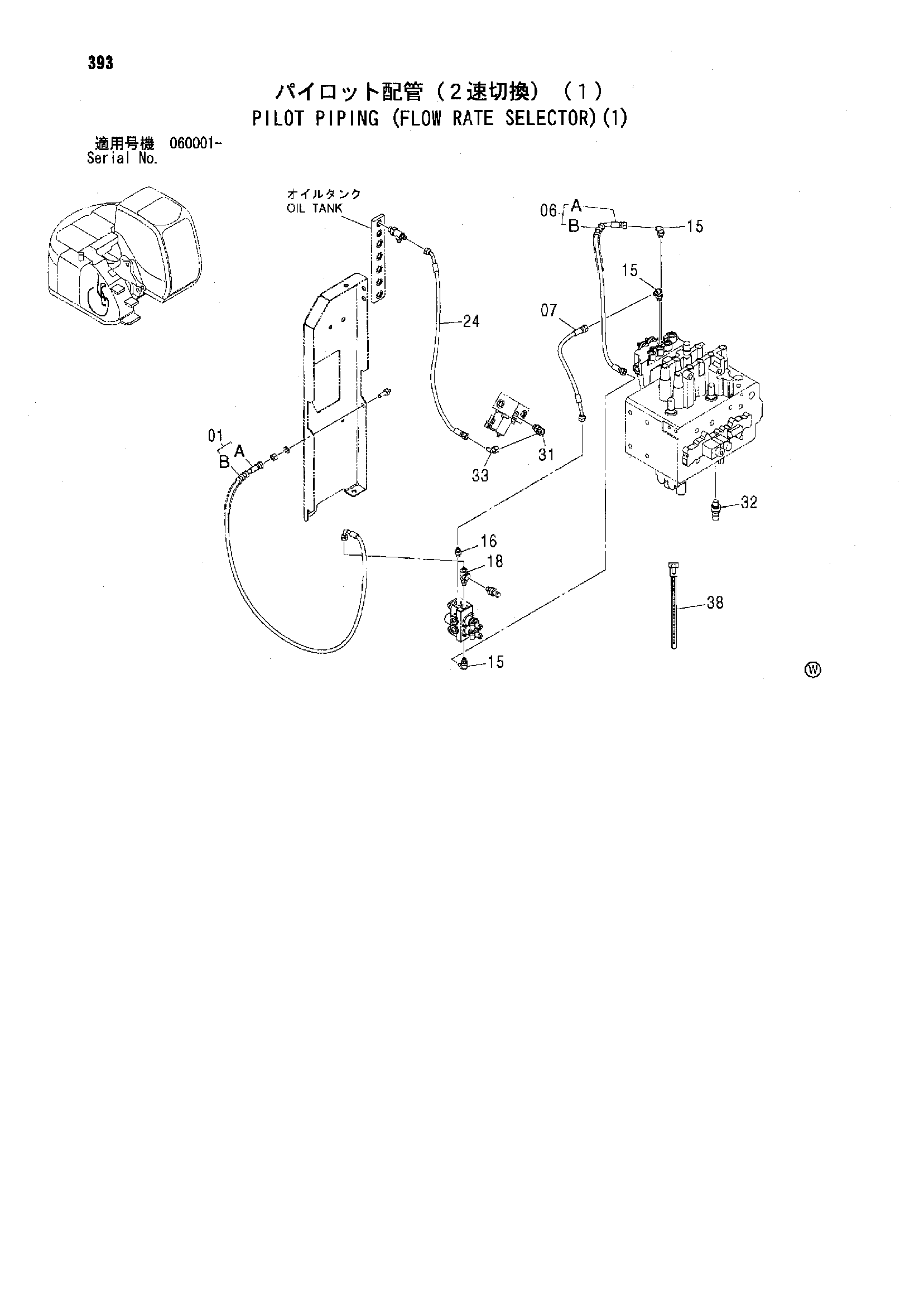

Пилотные гидролинии (поток производительность селектор)(1) — HITACHI ZX135US
Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9203008 | Шланг в сборе | 1 |
| 01A | 4456143 | Шланг (P1) | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 06 | 9203010 | Шланг в сборе | 1 |
| 06A | 4457129 | Шланг (PG) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 4457139 | Шланг (DD) | 1 |
| 15 | A852322 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4364784 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4460817 | Шланг (T) | 1 |
| 31 | A852332 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4436535 | Датчик давления | 1 |
| 33 | 4346096 | Унион S | 1 |
| 38 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
