Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(2P-BOOM) — HITACHI ZX135US

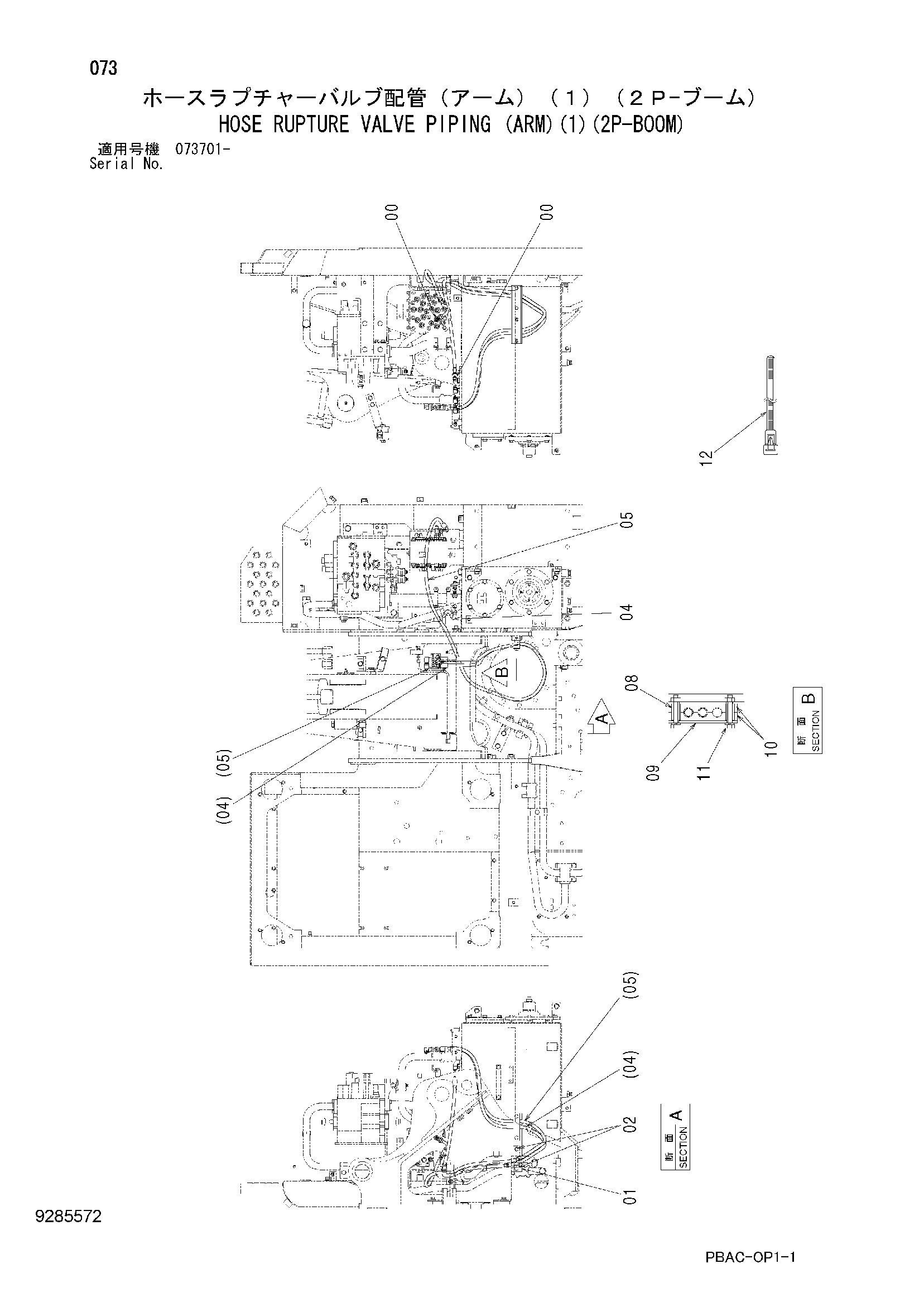

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(2P-BOOM)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4246672 | Соединительный штуцер | 2 |
| 01 | 9768945 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 9276167 | Шланг в сборе | 1 |
| 04A | 4654887 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 6 |
| 05 | 9285681 | Шланг в сборе | 1 |
| 05A | 4472012 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 08 | 4457243 | Проставка | 2 |
| 09 | 4457242 | Пластина | 1 |
| 10 | 4457241 | Хомут шланга | 2 |
| 11 | J271060 | Болт с шайбой | 2 |
| 11A | J901060 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
