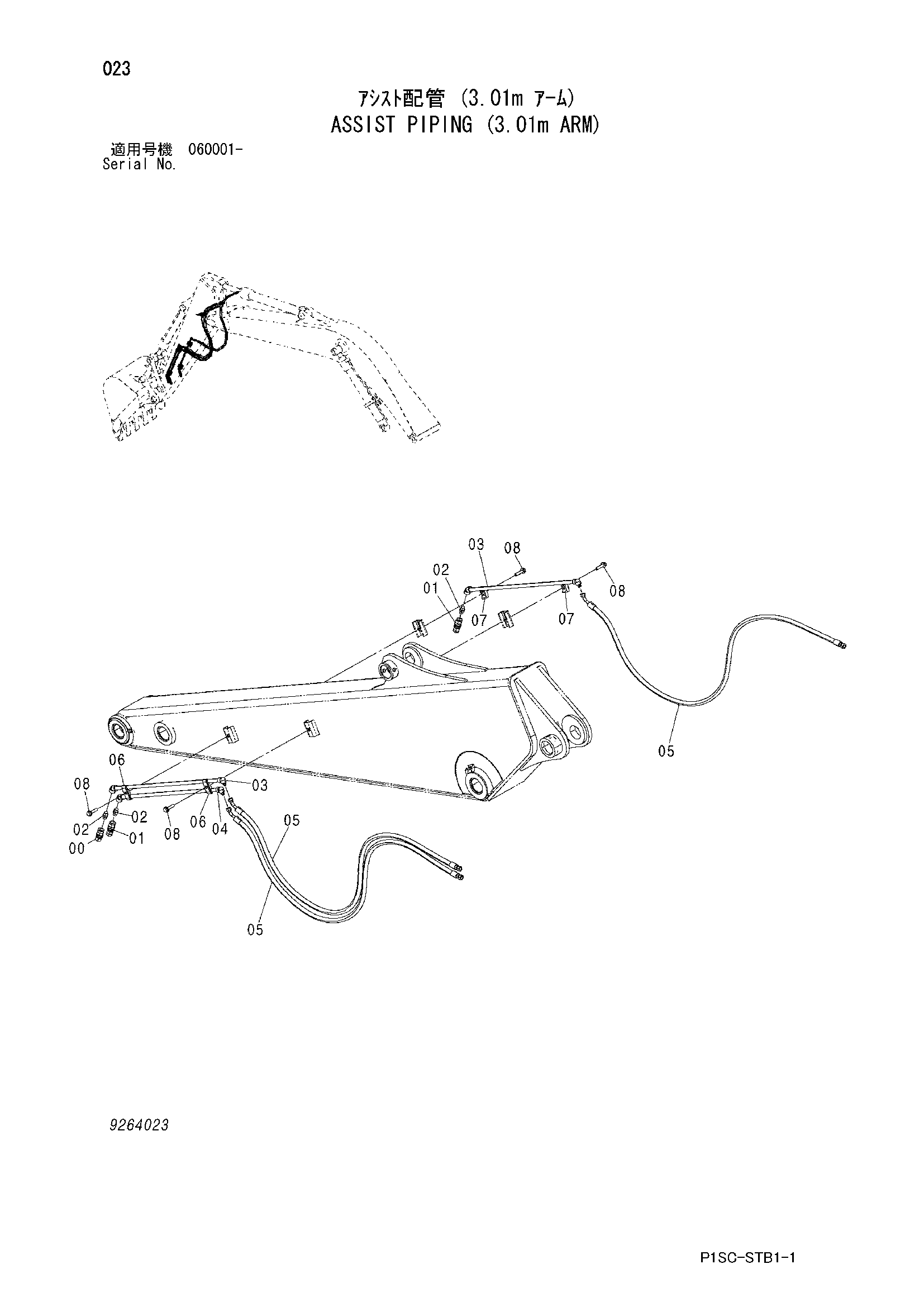

Вспомогательный трубопроводы (3.01m рукоять) — HITACHI ZX135US
Заводская схема «Вспомогательный трубопроводы (3.01m рукоять)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4232933 | Самоуплотняющееся соединение | 1 |
| 00A | 4644532 | Пылезащитный колпачок | 1 |
| 00B | 4644533 | Пылезащитный колпачок | 1 |
| 01 | 4059552 | Самоуплотняющееся соединение | 2 |
| 01A | 4644532 | Пылезащитный колпачок | 1 |
| 01B | 4644533 | Пылезащитный колпачок | 1 |
| 02 | 94-1702 | Адаптер | 3 |
| 03 | 8079496 | Трубка | 2 |
| 04 | 8079497 | Трубка | 1 |
| 05 | 4480454 | Шланг | 3 |
| 06 | 4189858 | Хомут трубки | 2 |
| 07 | 4190124 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 4 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
