Гидробак <135, E> — HITACHI ZX135US

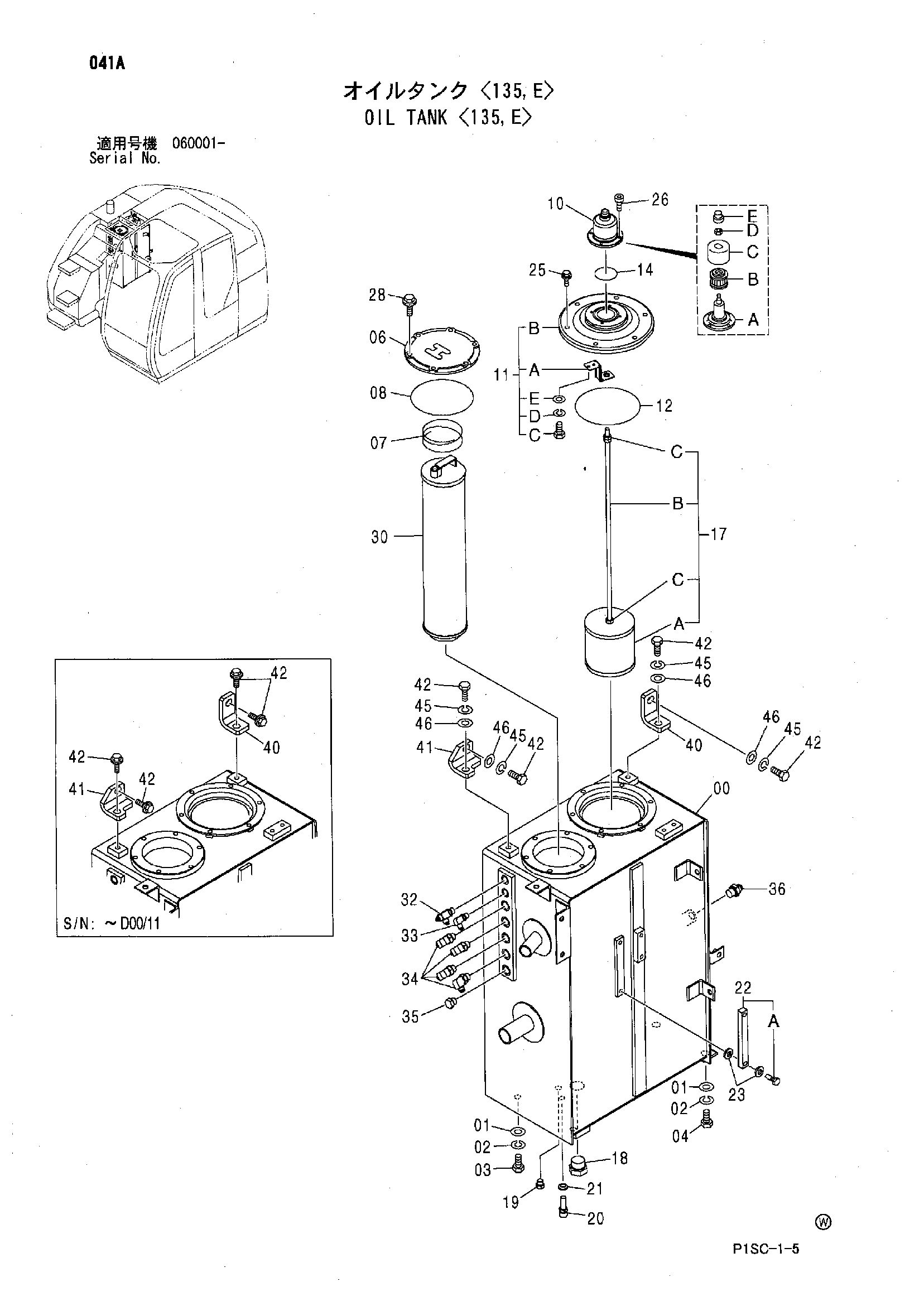

Заводская схема «Гидробак <135, E>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007083 | Гидробак | 1 |
| 00 | 5008451 | Гидробак | 1 |
| 01 | J222016 | Шайба | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J921635 | Болт | 2 |
| 04 | J921640 | Болт | 2 |
| 06 | 4443782 | Крышка | 1 |
| 07 | 4444482 | Пружина | 1 |
| 08 | 997330 | Уплотнительное кольцо | 1 |
| 10 | 4434017 | Сапун | 1 |
| 10A | 4437833 | Корпус | 1 |
| 10B | 4437838 | Элемент | 1 |
| 10C | 4437837 | Крышка | 1 |
| 10D | 4371825 | Гайка | 1 |
| 10E | 4437836 | Колпачок | 1 |
| 11 | 9184556 | Крышка | 1 |
| 11A | 4408661 | Кронштейн | 1 |
| 11B | 1025093 | Крышка | 1 |
| 11C | 4350623 | Болт | 1 |
| 11D | 4225466 | Пружинная шайба | 1 |
| 11E | 4225472 | Плоская шайба | 1 |
| 12 | A810160 | Уплотнительное кольцо | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 17 | 4424867 | Всасывающий фильтр | 1 |
| 17A | 4285577 | Сетчатый фильтр | 1 |
| 17B | 4454418 | Шток | 1 |
| 17C | J950010 | Гайка | 3 |
| 18 | A885008 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4250260 | Датчик | 1 |
| 21 | 4250261 | Прокладка | 1 |
| 22 | 8053499 | Указатель уровня | 1 |
| 22A | 4100967 | Болт | 2 |
| 23 | 449558 | Уплотнительная шайба | 4 |
| 25 | J021025 | Болт с шайбой | 6 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 26 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 26 | J780616 | Болт с внутренним шестигранником | 4 |
| 28 | J021025 | Болт с шайбой | 6 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 30 | 4443596 | Фильтрующий элемент | 1 |
| 32 | A852422 | Тройник | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852333 | Угловой штуцер | 4 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A885003 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852144 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4455437 | Кронштейн | 1 |
| 41 | 4455367 | Кронштейн | 1 |
| 42 | J031230 замена: J921230 | Болт с шайбой | 4 |
| 42 | J921230 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
