Основные гидролинии (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX135US

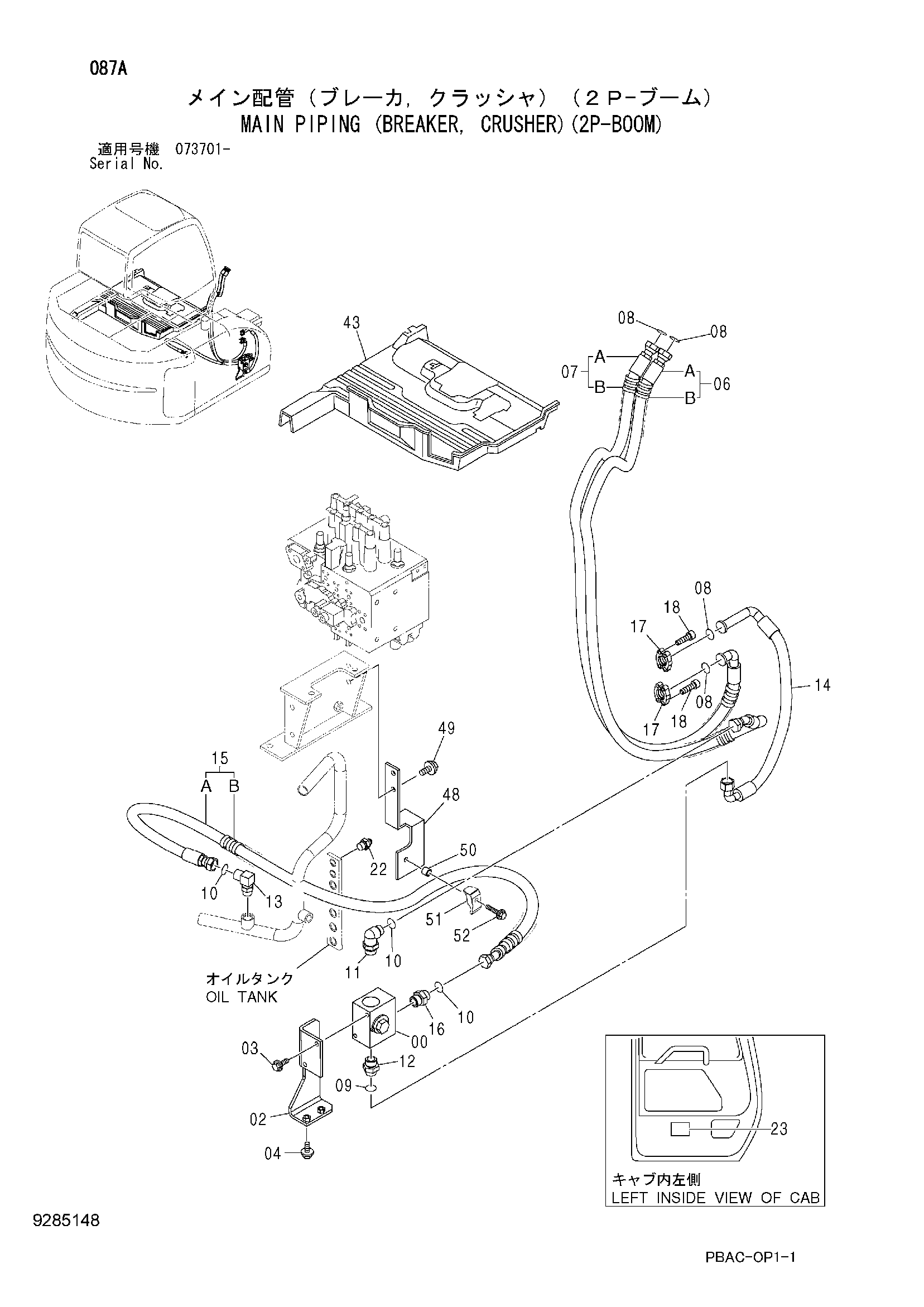

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455599 | Клапан селектор | 1 |
| 02 | 8085618 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J271235 | Болт с шайбой | 2 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 2 |
| 06 | 9225754 | Шланг в сборе | 1 |
| 06A | 4602186 | Шланг (A) | 1 |
| 06B | 4327294 | Защитный кожух | 5 |
| 07 | 9285147 | Шланг в сборе | 1 |
| 07A | 4678540 | Шланг (A7) | 1 |
| 07B | 4327294 | Защитный кожух | 4 |
| 08 | 971489 | Уплотнительное кольцо | 4 |
| 09 | 4187308 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 3 |
| 11 | A853388 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A853186 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A853368 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4461963 | Шланг (B7) | 1 |
| 15 | 9240617 | Шланг в сборе | 1 |
| 15A | 4602187 | Шланг (C) | 1 |
| 15B | 4327294 | Защитный кожух | 7 |
| 16 | A853188 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 986910 | Разъёмный фланец | 4 |
| 18 | J781030 | Болт с внутренним шестигранником | 8 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 3100948 | Информационная табличка | 1 |
| 23 | 3098295 | Информационная табличка (дуткх) | 1 |
| 23 | 3098297 | Информационная табличка (герман) | 1 |
| 23 | 3098305 | Информационная табличка (френкх) | 1 |
| 23 | 3098293 | Информационная табличка (италиан) | 1 |
| 23 | 3098291 | Информационная табличка (спанисх) | 1 |
| 23 | 3098303 | Информационная табличка (данисх) | 1 |
| 23 | 3098299 | Информационная табличка (португуесе) | 1 |
| 23 | 3098307 | Информационная табличка (норвегиан) | 1 |
| 23 | 3098309 | Информационная табличка (сведисх) | 1 |
| 23 | 3098301 | Информационная табличка (финнисх) | 1 |
| 43 | 3093065 | Коврик пола | 1 |
| 48 | 8094492 | Кронштейн | 1 |
| 49 | J271030 | Болт с шайбой | 2 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4613622 | Проставка | 1 |
| 51 | 4190127 | Хомут трубки | 1 |
| 52 | J271270 | Болт с шайбой | 1 |
| 52A | J901270 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
