Хомут <200, 225USR> — HITACHI ZX135US

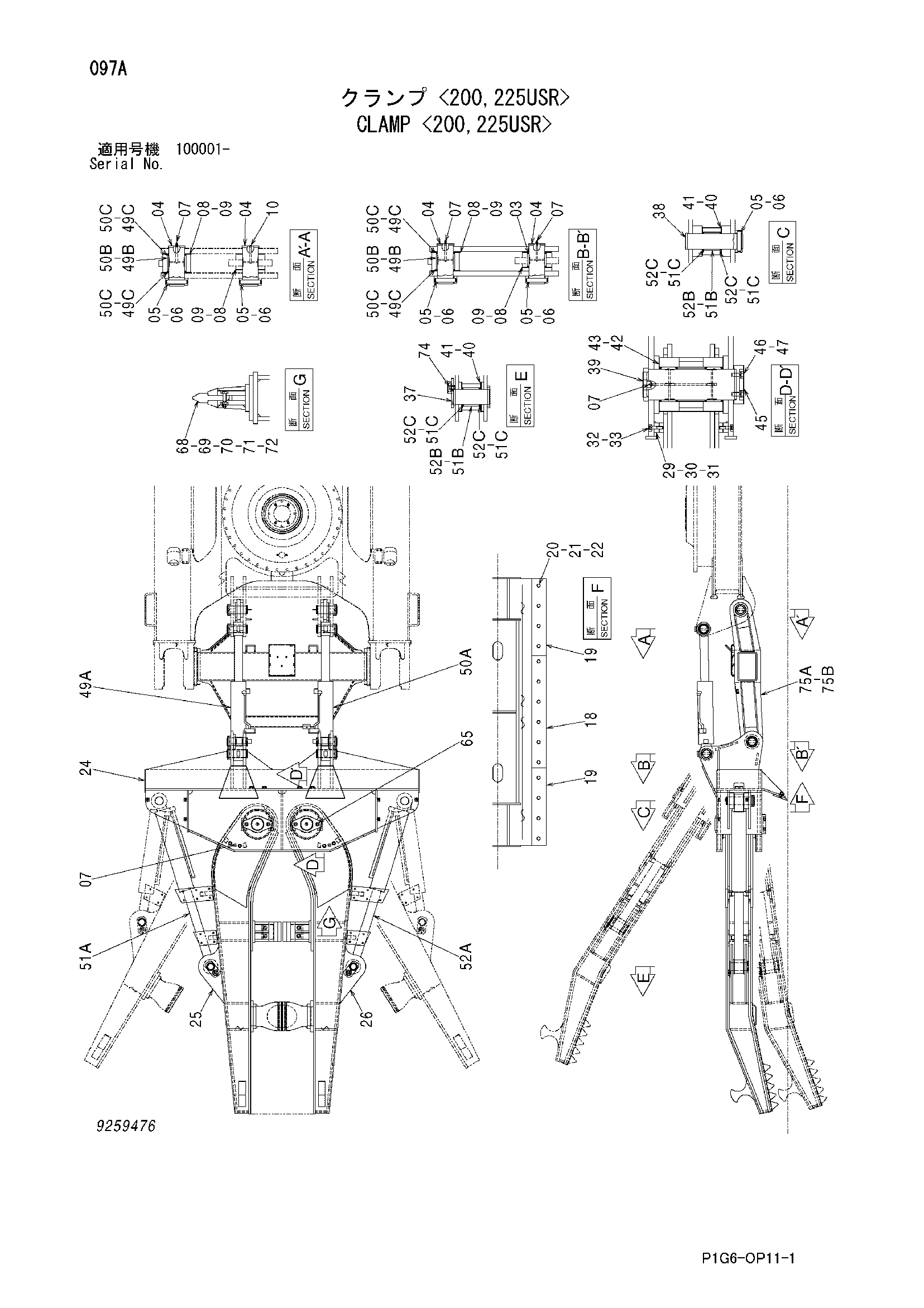

Заводская схема «Хомут <200, 225USR>» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4067902 | Пылезащитное уплотнение | 4 |
| 04 | 4390688 | Палец | 8 |
| 05 | 4109669 | Палец | 10 |
| 06 | 4098712 | Кольцо | 10 |
| 07 | J75481 | Пресс-маслёнка | 10 |
| 08 | 4366691 | Упорная пластина 1.0mm | 17 |
| 09 | 4367409 | Упорная пластина 2.0mm | 12 |
| 10 | 94-2010 | Пробка | 2 |
| 18 | 3091707 | Куттинг-едге | 1 |
| 19 | 3102901 | Куттинг-едге | 2 |
| 20 | 4184865 | Болт плуг | 14 |
| 21 | 4184822 | Гайка | 14 |
| 22 | 4018545 | Шайба | 28 |
| 24 | 7047554 | Балка | 1 |
| 25 | 9259464 | Хомут рукоять (правый) | 1 |
| 26 | 9259465 | Хомут рукоять (левый) | 1 |
| 29 | 4608347 | Пластина скольжение | 4 |
| 30 | 4608348 | Пластина скольжение | 4 |
| 31 | 4608346 | Регулировочная шайба 1.0mm | 20 |
| 32 | A590912 | Пружинная шайба | 8 |
| 33 | J901260 | Болт | 8 |
| 37 | 9765660 | Палец | 2 |
| 38 | 3103943 | Палец | 2 |
| 39 | 8093212 | Палец | 2 |
| 40 | 4366691 | Упорная пластина 1.0mm | 8 |
| 41 | 4367409 | Упорная пластина 2.0mm | 4 |
| 42 | 4608342 | Регулировочная шайба 2.0mm | 2 |
| 43 | 4608343 | Регулировочная шайба 1.0mm | 6 |
| 45 | 4630415 | Ограничитель | 2 |
| 46 | J922045 | Болт | 8 |
| 47 | A590920 | Пружинная шайба | 8 |
| 49 | 9262062 | UP и довн гидроцилиндр. (правый) | 1 |
| 49A | 4629894 | Гидроцилиндр. (правый) | 1 |
| 49B | 4352398 | Втулка | 4 |
| 49C | 4067902 | Пылезащитное уплотнение | 4 |
| 50 | 9262061 | UP и довн гидроцилиндр. (левый) | 1 |
| 50A | 4629893 | Гидроцилиндр. (левый) | 1 |
| 50B | 4352398 | Втулка | 4 |
| 50C | 4067902 | Пылезащитное уплотнение | 4 |
| 51 | 9262060 | Открытый и схут гидроцилиндр. (правый) | 1 |
| 51A | 4629876 | Гидроцилиндр. (правый) | 1 |
| 51B | 4352398 | Втулка | 4 |
| 51C | 4067902 | Пылезащитное уплотнение | 4 |
| 52 | 9262059 | Открытый и схут гидроцилиндр. (левый) | 1 |
| 52A | 4629874 | Гидроцилиндр. (левый) | 1 |
| 52B | 4352398 | Втулка | 4 |
| 52C | 4067902 | Пылезащитное уплотнение | 4 |
| 56 | J932060 | Болт | 8 |
| 57 | A590920 | Пружинная шайба | 8 |
| 65 | J901016 | Болт | 4 |
| 68 | 4628521 | Регулировочная шайба 0.3mm | 2 |
| 69 | 4628520 | Регулировочная шайба 0.2mm | 4 |
| 70 | J901475 | Болт | 4 |
| 71 | J950014 | Гайка | 8 |
| 72 | 4626077 | Резец | 2 |
| 74 | J281225 | Болт с шайбой | 2 |
| 74A | J901225 | Болт | 1 |
| 74B | 4249324 | Шайба | 1 |
| 75 | 7052213 | Рама | 1 |
| 75A | 6025295 | Рама | 1 |
| 75B | 4332287 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
