Гидроцилиндр стрелы (правый) — HITACHI ZX135US

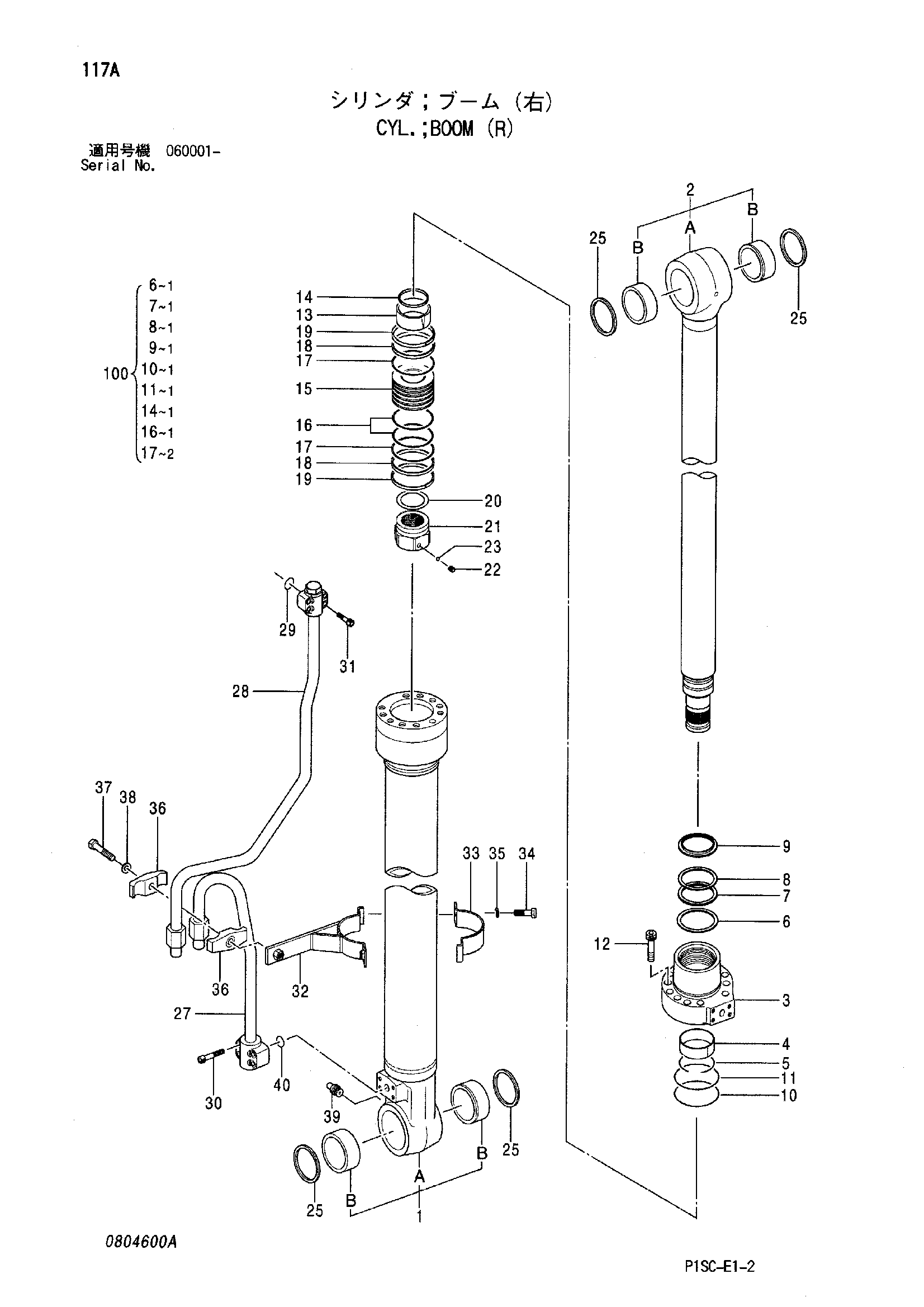

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4442657 | Гидроцилиндр стрелы | 1 | |
| 1 | 0804601 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0804607 | Труба гидроцилиндра | 1 |
| 1B | 4352638 | Втулка пальца | 2 |
| 2 | 0804603 | Шток поршня в сборе | 1 |
| 2A | 0804604 | Шток поршня | 1 |
| 2B | 4352400 | Втулка пальца | 2 |
| 3 | 0789305 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка пальца | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0789306 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0408806 | Амортизирующий подшипник | 1 |
| 14 | 0666807 | Уплотнение | 1 |
| 15 | 0408808 | Пистион | 1 |
| 16 | 0310508 | Уплотнительное кольцо | 1 |
| 17 | 0408809 | Опорное кольцо | 2 |
| 18 | 0666808 | Направляющее кольцо | 2 |
| 19 | 0310510 | Направляющее кольцо | 2 |
| 20 | 0310514 | Регулировочная шайба | 1 |
| 21 | 0789307 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 25 | 4084578 | Пылезащитное уплотнение | 4 |
| 27 | 0408811 | Трубка | 1 |
| 27 | 0789308 | Трубка | 1 |
| 28 | 0804606 | Трубка | 1 |
| 28 | 0804608 | Трубка | 1 |
| 29 | 4509181 | Уплотнительное кольцо | 2 |
| 29 | 4509181 | Уплотнительное кольцо | 1 |
| 30 | 0309019 | Болт с внутренним шестигранником | 4 |
| 30 | 4486953 | Болт с внутренним шестигранником | 4 |
| 31 | 0310310 | Болт с внутренним шестигранником | 4 |
| 31 | M340825 | Болт с внутренним шестигранником | 4 |
| 32-38 | 0666811 | Комплект лента | 1 |
| 32 | 0408814 | Лента | 1 |
| 33 | 0310707 | Лента | 1 |
| 34 | 0408815 | Болт | 2 |
| 35 | 0325913 | Шайба | 2 |
| 36 | 0310312 | Держатель | 2 |
| 37 | 0224115 | Болт | 1 |
| 38 | 0208516 | Пружинная шайба | 1 |
| 39 | J75481 | Пресс-маслёнка | 1 |
| 40 | 4506430 | Уплотнительное кольцо | 1 |
| 100 | 4448395 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
