Пилотные гидролинии (2P-BOOM)(2) — HITACHI ZX135US

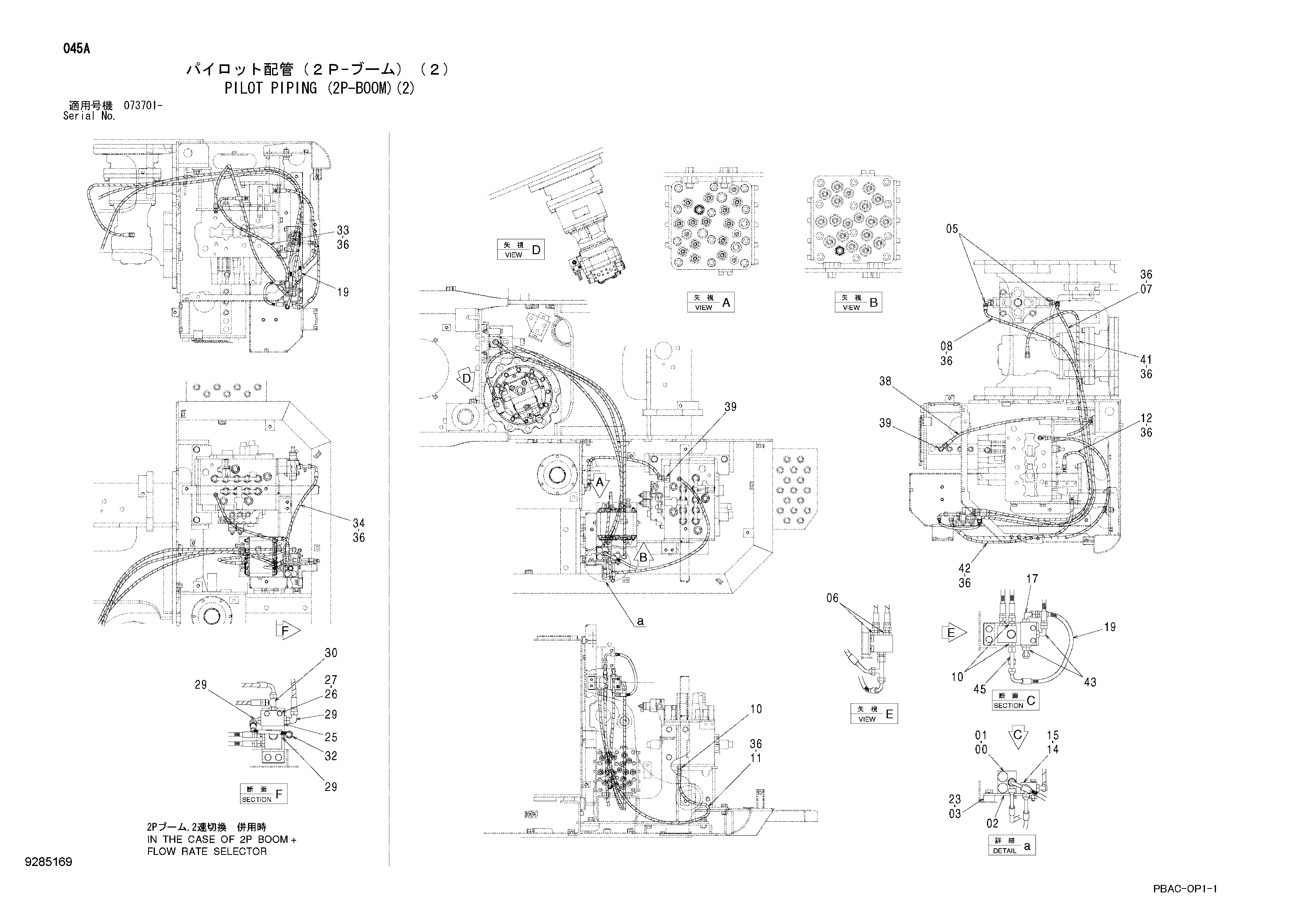

Заводская схема «Пилотные гидролинии (2P-BOOM)(2)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 9755252 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4449979 | Шланг | 1 |
| 08 | 4306267 | Шланг | 1 |
| 10 | A852122 | Адаптер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4437907 | Шланг | 1 |
| 12 | 4343195 | Шланг | 1 |
| 14 | 4203447 | Челночный клапан | 1 |
| 15 | J260855 | Болт с шайбой | 2 |
| 15A | J900855 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4451751 | Шланг | 1 |
| 23 | 4364219 | Седло винта | 1 |
| 25 | 4203447 | Челночный клапан | 1 |
| 26 | J900890 | Болт | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
| 29 | A852322 | Угловой штуцер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852422 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4394216 | Шланг | 1 |
| 33 | 4366897 | Шланг | 1 |
| 34 | 4436299 | Шланг | 1 |
| 36 | 4327293 | Защитный кожух | 14 |
| 38 | 9203006 | Шланг в сборе | 1 |
| 38A | 4457127 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 39 | A852322 | Угловой штуцер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4218429 | Шланг | 1 |
| 42 | 4293936 | Шланг | 1 |
| 43 | A852323 | Угловой штуцер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4252786 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
