Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(ISO специальное исполнение.) — HITACHI ZX135US

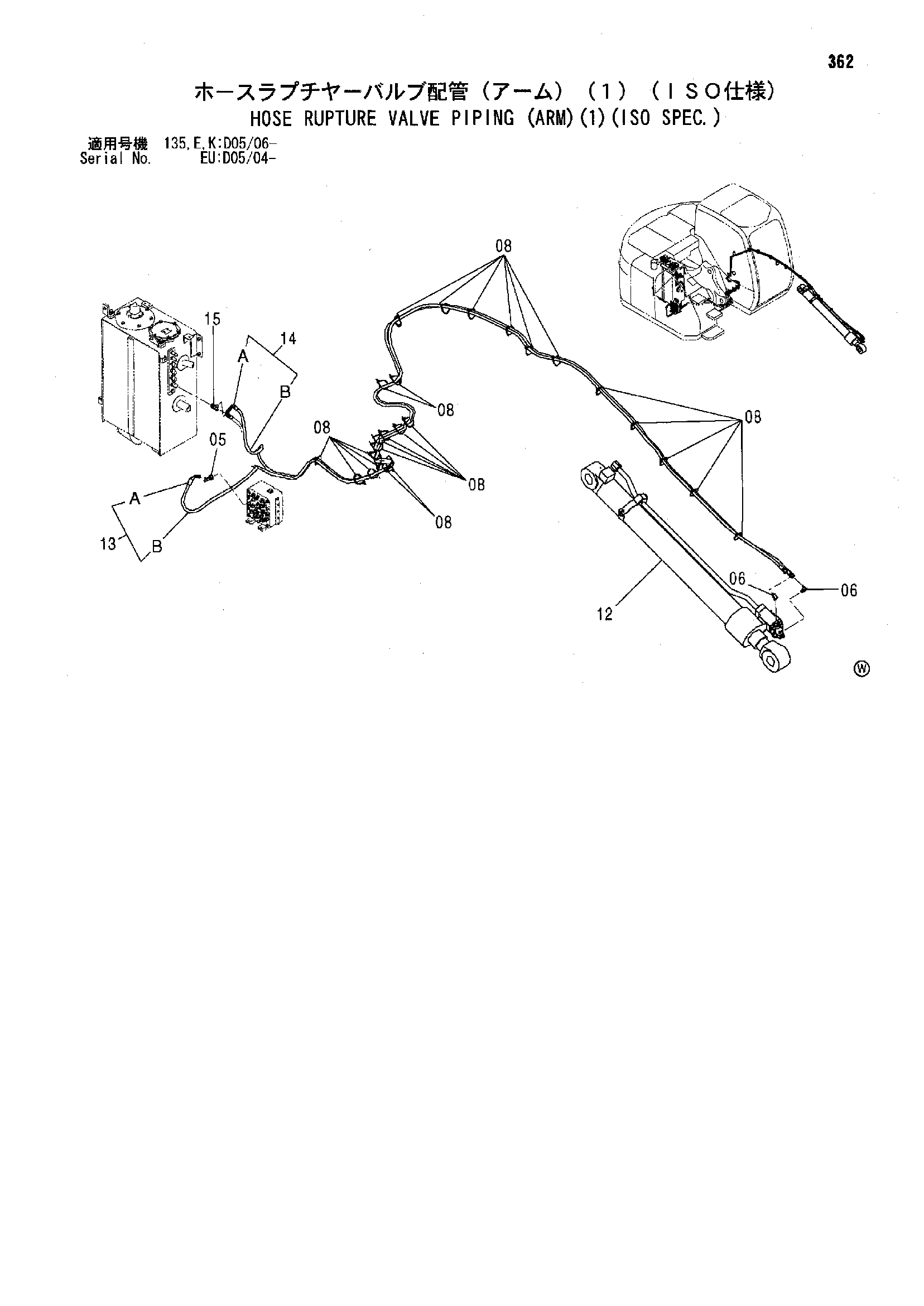

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(ISO специальное исполнение.)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 26 |
| 12 | 4455378 | Гидроцилиндр рукояти | 1 |
| 13 | 9258063 | Шланг в сборе | 1 |
| 13A | 4646935 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 12 |
| 14 | 9259577 | Шланг в сборе | 1 |
| 14A | 4646936 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 12 |
| 15 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
