Вспомогательный трубопроводы (рукоять) — HITACHI ZX135US

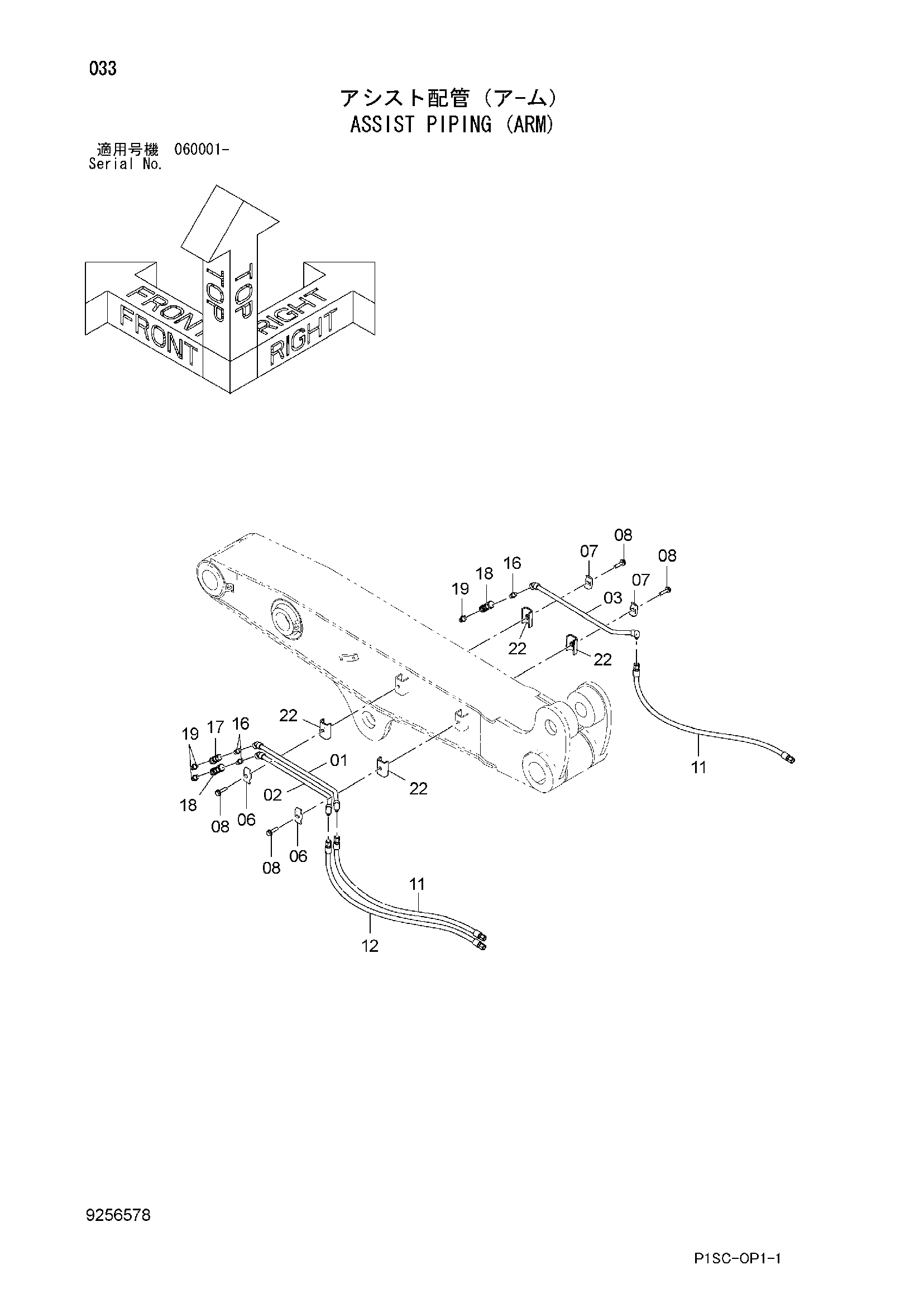

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102769 | Трубка | 1 |
| 02 | 8102711 | Трубка | 1 |
| 03 | 8102770 | Трубка | 1 |
| 06 | 4189858 | Хомут трубки | 2 |
| 07 | 4190124 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 4 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4644513 | Шланг | 2 |
| 12 | 4644514 | Шланг | 1 |
| 16 | 94-1702 | Адаптер | 3 |
| 17 | 4232933 | Самоуплотняющееся соединение | 1 |
| 17A | 4644532 | Пылезащитный колпачок | 1 |
| 17B | 4644533 | Пылезащитный колпачок | 1 |
| 18 | 4059552 | Самоуплотняющееся соединение | 2 |
| 18A | 4644532 | Пылезащитный колпачок | 1 |
| 18B | 4644533 | Пылезащитный колпачок | 1 |
| 19 | 94-1302 | Адаптер | 3 |
| 22 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
