Гидролинии рабочего оборудования — HITACHI ZX135US

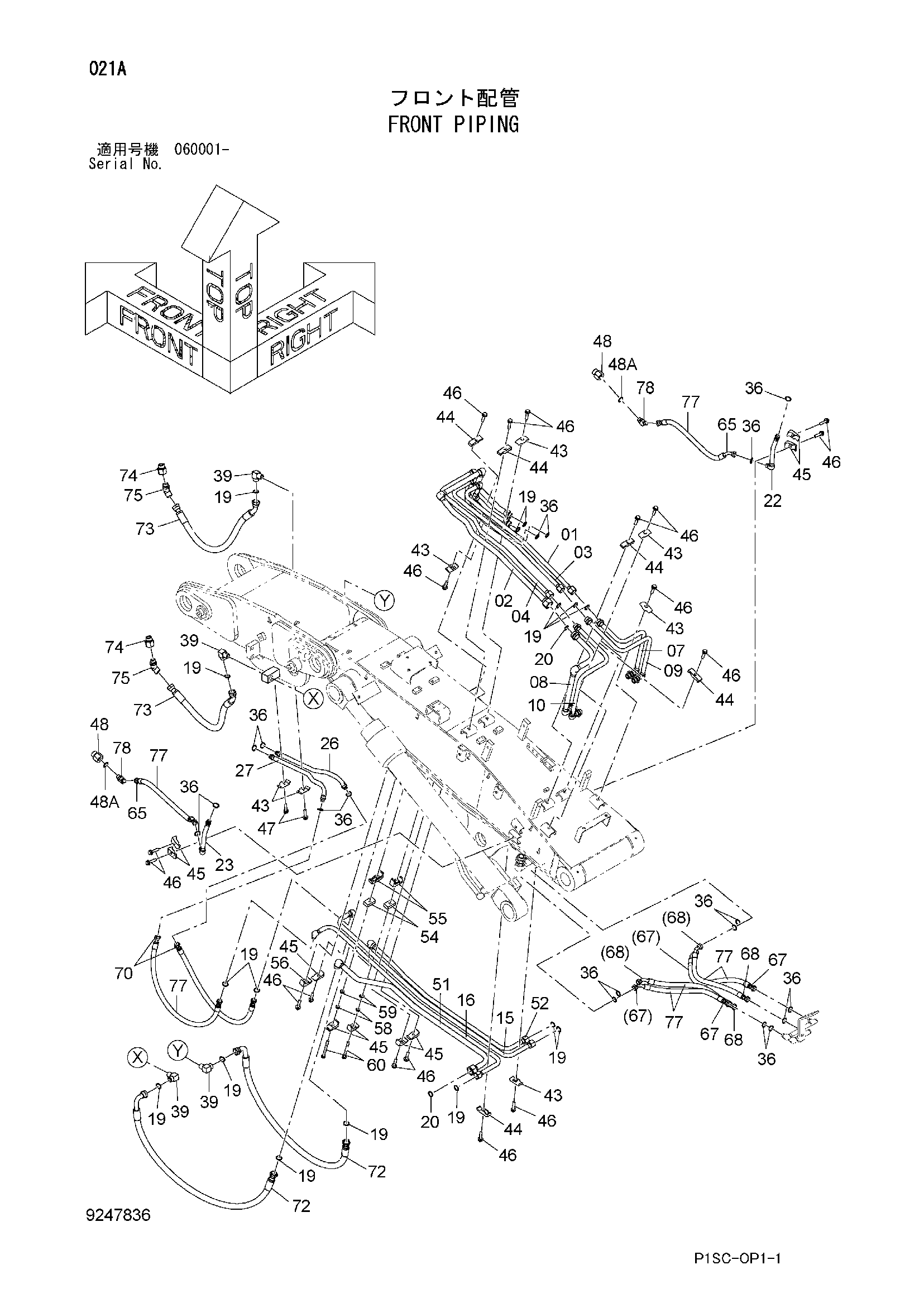

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8099364	Трубка	1
02	8099361	Трубка	1
03	8099370	Трубка	1
04	8099367	Трубка	1
07	8099365	Трубка	1
08	8099362	Трубка	1
09	8099371	Трубка	1
10	8099368	Трубка	1
15	8099372	Трубка	1
16	8099369	Трубка	1
19	4187308	Уплотнительное кольцо	16
20	4187328	Уплотнительное кольцо	2
22	9763883	Трубка	1
23	9763882	Трубка	1
26	9763881	Трубка	1
27	9763880	Трубка	1
36	4138938	Уплотнительное кольцо	18
39	4272267	Угловой штуцер	4
43	4189858	Хомут трубки	7
44	4141806	Хомут трубки	5
45	4190125	Хомут трубки	9
46	J271255	Болт с шайбой	18
46A	J901255	Болт	1
46B	J222012	Шайба	1
47	J271250	Болт с шайбой	2
47A	J901250	Болт	1
47B	J222012	Шайба	1
48	4263442	Переходник S	2
48A	4506429	Уплотнительное кольцо	1
51	8110910	Трубка	1
52	8110951	Трубка	1
54	4304294	Пластина	2
55	4053598	Хомут трубки	2
56	4190126	Хомут трубки	1
58	A590912	Пружинная шайба	2
59	A590112	Плоская шайба	2
60	J921204	Болт	2
65	4241355	Шланг	2
67	4609601	Шланг	2
68	4603525	Шланг	2
70	4285802	Шланг	2
72	4677693	Шланг	2
73	4477188	Шланг	2
74	4263448	Переходник S	2
74A	4506429	Уплотнительное кольцо	1
75	4252193	Угловой штуцер	2
75A	4506424	Уплотнительное кольцо	1
77	4327294	Защитный кожух	14
78	A853244	Угловой штуцер	2
78A	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
