Трубопроводы системы смазки — HITACHI ZX135US

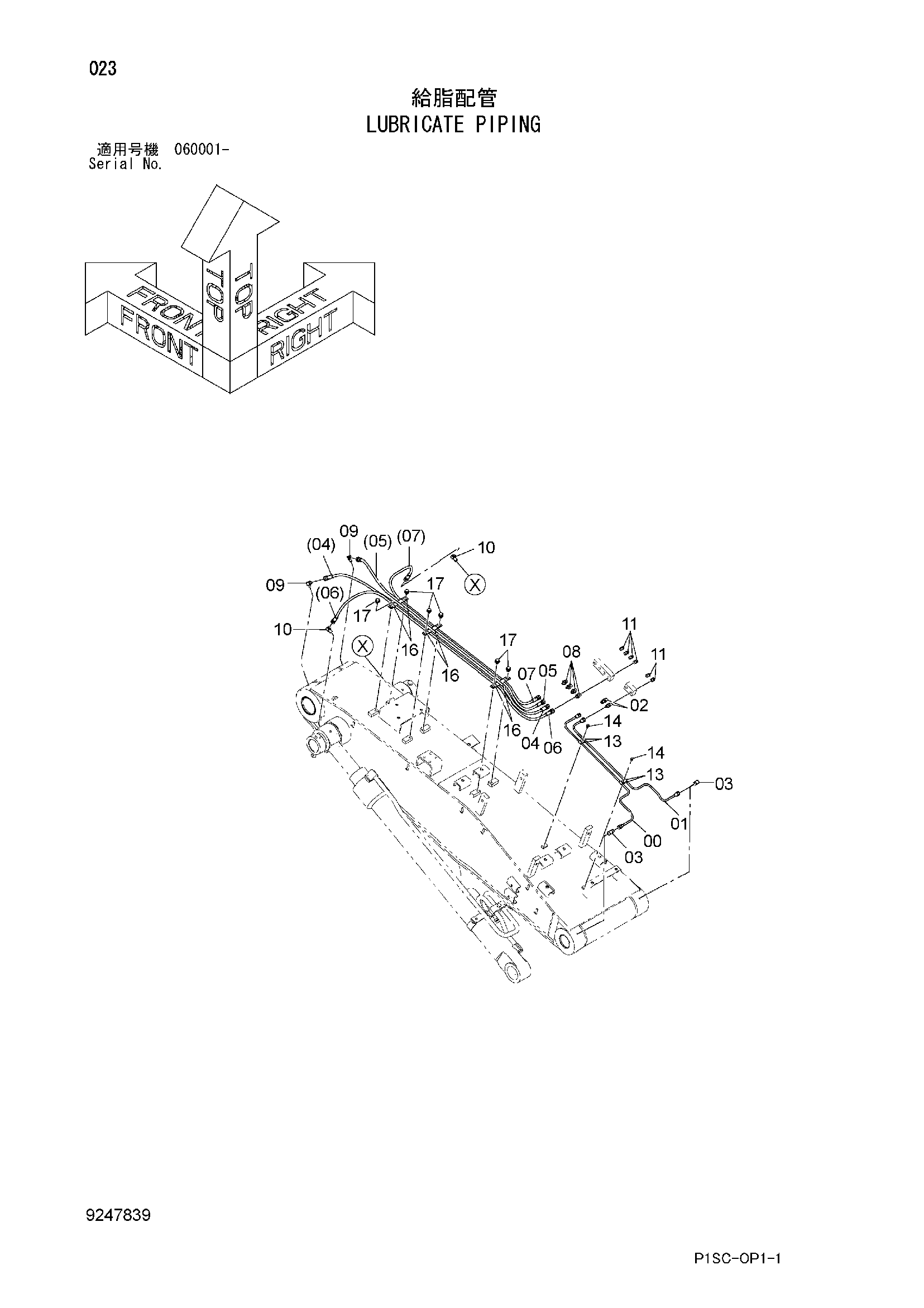

Заводская схема «Трубопроводы системы смазки» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4384949 | Трубка | 1 |
| 01 | 4384917 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 04 | 4449601 | Пластиковый шланг | 1 |
| 05 | 4471633 | Пластиковый шланг | 1 |
| 06 | 4449602 | Пластиковый шланг | 1 |
| 07 | 4298763 | Нейлоновый шланг | 1 |
| 08 | 4154651 | Адаптер | 4 |
| 09 | 4298746 | Угловой штуцер | 2 |
| 10 | 4154656 | Угловой штуцер | 2 |
| 11 | J75482 | Пресс-маслёнка | 6 |
| 13 | 4000854 | Зажим трубка | 4 |
| 14 | J260614 | Болт с шайбой | 2 |
| 14A | J900614 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 16 | 4192018 | Зажим | 6 |
| 17 | J271016 | Болт с шайбой | 6 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
